能源危机的到来和环境污染问题的日益严重迫使人们越来越多地关注可持续能源的开发与利用。属于可持续能源利用技术范畴的燃料电池具有环保、效率高以及寿命长等显著优点，应用前景广阔。质子交换膜燃料电池(PEMFCs)环保且能效高，是便携设备的理想储能设备[1-8]。氧还原反应(ORR)是质子交换膜燃料电池的关键反应，在工业生产中具有很重要的地位。然而氧还原反应缓慢致使PEMFCs电极的输出功率受到限制[9-13]。若想提高阴极氧还原反应的效率，使用的催化剂必须具备催化活性高、比表面积大、导电性能好、稳定性好、有适合的载体作为支撑等优点。研究发现，使用碳载体可以进一步提高ORR活性催化剂的分散性和利用率，从而可以有效地提高催化活性。目前广泛应用的ORR催化剂是碳载铂及铂合金，但铂等贵金属价格昂贵，资源短缺且易中毒，这造成燃料电池成本过高，使PEMFCs无法大规模商业化，其应用性受到制约。因此，开发新型的ORR催化剂已经成为燃料电池发展的迫切任务。
近年来，科学家广泛地研究了作为昂贵的碳载铂材料的潜在替代物的非贵金属基[14-16]和非金属[17-19]碳材料。其中有一些非金属杂原子(N、P、S、B和I)掺杂的碳材料作为氧还原催化剂的研究，使用例如碳黑、碳微球、碳纤维、碳纳米管等掺杂材料，这些无任何金属成分的材料已被发现具有优异的氧还原电催化性能。由于碳框架能够被非金属杂原子引入缺陷位点，通过电荷的不均匀分布，使位点可作为ORR反应的活性位点。已有大量相关文献跟进报道可以替代昂贵的碳载铂的高效材料非金属掺杂的碳材料。根据相关文献，单掺杂碳材料(N、P、S、B、F、I)和共掺杂碳材料(S/N、B/N、P/N)具有高效的ORR电催化活性。其中，硫掺杂的碳材料被认为是催化ORR反应的高效催化剂[20-24]。另一方面，有序介孔碳作为燃料电池电催化剂载体一直是一个热门话题，这是因为它比表面积大可提供大量的活性位点，孔径可调，孔隙尺寸分布窄，具有较大的孔体积可以使反应物和产物分子易于运输，并且具有良好的电子传导能力，热稳定性优异。因此，硫掺杂的有序介孔碳(OMCs)有望具有较高的ORR催化反应活性，并且具有良好的发展前景。
本文通过热解介孔二氧化硅SBA-15和百里香酚蓝的复合物，并去除二氧化硅模板得到了无金属的硫掺杂的有序介孔碳ORR催化剂(S-OMC)。所合成的S-OMC具有有序的介孔结构，较高的比表面积和良好的石墨化孔壁，活性位点均匀的分散在孔壁中。这些使S-OMC在碱性介质中不仅对阴极氧还原反应表现出较高的活性，而且相对于商业化碳载铂催化剂具有更高的稳定性和甲醇耐受性。
表面活性剂P123 (EO20PO70EO20，Ma=5 800)从Sigma-Aldrich购买。商用Pt/C(JM-20%(w/w)，燃料电池级)催化剂从Johnson Matthey公司(中国上海)购买。百里香酚蓝(AR)、氢氧化钠(AR)、盐酸(HCl，AR)、正硅酸乙酯(TEOS，AR)从Sinopharm Chemical Reagent Co.，Ltd.公司购买。
DHG-9123A电热恒温鼓风干燥箱(上海华连医疗器械有限公司)，DZF系列真空干燥箱(上海华连医疗器械有限公司)，85-2型恒温磁力搅拌器(上海志威电器有限公司)，电化学工作站(上海晨华仪器公司)，ATA-1B型旋转圆盘电极(泰州科瑞特分析仪器有限公司)，CQ-G53高温炉(洛阳纯青炉业有限公司)。
粉末样品的X射线衍射图(XRD)由D/MAX 2550 VB/PC型X射线衍射仪测得。靶源为Cu Kα射线(λ=0.150 4 nm)，工作电流及电压分别为20 mA和40 kV，扫描范围为10°~80°。在JEM-2010透射电镜上观察样品的透射电镜(TEM)形貌，加速电压为200 kV。MicromeriticsTristar 3000分析仪测量N2吸附-脱附曲线。在射线为Al Kα(1 486.6 eV)的Thermo ESCALAB 250上进行X射线光电子能谱测量(XPS)，用C1s(284.6 eV)作为纠正结合能的参考值。ST-4800(Hitachi)扫描电镜(SEM，加速电压为5 kV)用于确定样品的形貌。
使用P123和TEOS，根据文献中阐述的方法合成二氧化硅SBA-15[25-27]。5 g P123溶于288 g去离子水中，搅拌加入47.6 g浓盐酸(36.5%(w/w))。搅拌至溶液澄清透明以后加入16.64 g TEOS，38 ℃恒温搅拌反应24 h。将反应物转移至反应釜中，150 ℃水热静置24 h。冷却后，过滤，洗涤，得到白色粉末，80 ℃干燥过夜。干燥好的白色粉末置于马弗炉中，程序升温(5 ℃·min-1)至550 ℃，高温煅烧4 h。最终获得产物SBA-15。
采用硬模板法合成硫掺杂有序介孔碳，包括湿浸、高温热解和脱模板剂3个步骤。在10 mL乙醇中加入1.0 g干燥后的SBA-15、1.0 g百里香酚兰，在通风橱内室温条件下搅拌12 h使得溶液蒸发完全。所得的固体混合物60 ℃烘干，将样品置于高纯度的N2中管式炉高温(800、900或1 000 ℃)煅烧4 h，升温速度为2 ℃·min-1。最后，将得到的黑色粉末在室温下用5%(w/w)氢氟酸溶液去除二氧化硅模板，将800、900或1 000 ℃煅烧的产品分别命名为S-OMC-T(T=800，900，1 000)。
电化学实验使用CHI-880C电化学工作站，测试采用三电极体系，此体系使用Ag/AgCl电极作为参比电极，铂片电极作为对电极，玻碳(GC)材质的旋转圆盘电极(RDE)作为工作电极。其中RDE直径5 mm。
工作电极的制备：采用5 mm的玻碳圆盘电极为工作电极进行RDE研究。电极制作过程如下：称取9 mg的催化剂，分散于950 μL异丙醇与50 μL Nafion(5%(w/w))溶液的混合溶液中，超声分散30 min，使催化剂均匀分散形成悬浊液，移取5 μL混合均匀的催化剂浆液于玻碳电极(GC)表面，待溶液略微挥发，形成较为平整的表面时，红外灯干燥。
极化曲线和循环伏安曲线的测定：测试在传统的三电极体系中进行，其中对电极为铂电极，参比电极为Ag/AgCl参比电极，工作电极为涂有催化剂的玻碳电极，电解质溶液为0.1 mol·L-1 KOH溶液，并以负载有30 μg·cm-2催化剂的Pt/C电极作为参考。极化曲线测量的扫描速率均为10 mV·s-1，旋转圆盘电极的转速为400、625、900、1 225、1 600、2 025和2 500 r·min-1。循环伏安测试在-0.25~1.1 V中进行实验，扫描速率为10 mV·s-1。测试均在室温(20±2) ℃下进行。
使用Koutecky-Levich(K-L)公式，计算测试材料的氧还原反应动力参数：
|
$ \begin{array}{l} \frac{1}{J} = \frac{1}{{{J_{\rm{L}}}}} + \frac{1}{{{J_{\rm{K}}}}} = \frac{1}{{B{\omega ^{1/2}}}} + \frac{1}{{{J_{\rm{K}}}}}\\ B = 0.2nF{C_0}{D_0}^{2/3}{v^{ - 1/6}}\\ {J_{\rm{K}}} = nFk{C_0} \end{array} $ |
其中J是圆盘电极的电流密度(A·cm-2)，JK是动力学电流密度(A·cm-2)，JL是极限扩散电流密度(A·cm-2)，B为Levich斜率，ω为旋转圆盘电极的转速(r·min-1)，n为每个氧分子转移的电子数，F为法拉第常数(F=96 485 C·mol-1)，C0为O2的体扩散浓度(C0=1.3×10-6 mol·cm-2)，D0是O2在0.1mol·L-1 KOH溶液中的扩散系数(1.7×10-5 cm2·s-1)，ν是溶液的动力学粘度(ν=0.01 cm2·s-1)，k为电子转移速率常数。
S-OMC-900的大角度XRD图(图 1a)在2θ=25°和43°处的2个宽XRD峰与石墨-2H(PDF No.41-1487)的2个晶面(002)和(101)衍射匹配，这表明800、900和1 000 ℃高温焙烧所合成的S掺杂的介孔碳材料具有一定的石墨化结构。小角度XRD图(图 1b)中显著的峰是晶面(100)的衍射峰，说明得到的材料S-OMC-T具有有序的孔道结构，这是复制具有二维六方结构的SBA-15有序介孔二氧化硅模板后得到的。小角度XRD图的衍射峰较为尖锐，进一步证明S-OMC-T的孔道有序度较高。其中800 ℃焙烧所得到的材料S-OMC-800的小角度XRD衍射峰的尖锐程度不是很高，说明S-OMC-800的介孔有序度比S-OMC-900和S-OMC-1000稍差一些。
S-OMC-900的SEM图(图 2a)表明其具有颗粒状的形貌，颗粒大小约为3~5 μm。由于是复制SBA-15而制得的，因此S-OMC-900具有与SBA-15相似的形貌。由TEM图(图 2b)可以看出S-OMC-900具有高度有序的孔道结构，这与XRD的测试结果是一致的。
S-OMC-900材料的N2吸附-脱附等温线(图 3a)是Ⅳ型曲线，表明它是典型的介孔材料。通过使用吸附分支计算和Barrett-Joyner-Halenda(BJH)方法计算得出S-OMC-800, S-OMC-900，S-OMC-1000的BET比表面积(SBET)分别为425、1 230、1 043 m2·g-1，孔体积(Vtotal)分别为0.83、2.03、1.78 cm3·g-1，孔径(D)约为4.5、4.6、5.0 nm(图 3b，表 1)。S-OMC-800的比表面积和孔体积较小，可能是由于焙烧温度低，造成部分孔道没有形成，这也与小角度XRD的结果相符。随着焙烧温度的升高，孔径及孔径分布范围逐渐变大。当焙烧温度升至1 000 ℃时，由于温度过高，导致孔道部分坍塌，使得S-OMC-1000的比表面积和孔体积较S-OMC-900有所下降，孔径分布范围也变宽。由BET (Brunauer-Emmett-Teller)及BJH数据可以得出，S-OMC-900具有较大的比表面积，有序的孔道结构，大小适宜且分布集中的孔径结构，这些都有利于促进氧还原反应的反应物与产物的物质传输，进而提高其催化活性与稳定性。
下载:
导出CSV
| Sample | SBET/(m2·g-1) | D/nm | Vtotal/(cm3·g-1) |
| S-OMC-800 | 425 | 4.5 | 0.82 |
| S-OMC-900 | 1 230 | 4.6 | 2.03 |
| S-OMC-1000 | 1 043 | 5.0 | 1.78 |
非金属元素掺杂有序介孔碳材料进行ORR电催化反应的反应机理，即催化剂表面的氧气吸附、解离和还原，这与非金属元素本身发生的氧化还原反应是密切相关的。因此元素价态、晶体结构、化学成分和表面状态是决定催化性能的重要因素。采用X射线光电子能谱对催化剂的表面化学成分进行分析，图 4a是S-OMC-900催化材料的XPS全谱图。图中在161.6、283.7、532.7 eV处出现3个明显的主峰，分别对应S2p、C1s、O1s的特征峰。S、O元素原子分数分别为0.83%、5.16%。XPS图谱证明，S-OMC-900中不存在任何金属元素，S元素被成功的掺入碳材料当中。S2p段XPS光谱(图 4b)显示3个峰分别可以被归属于噻吩态S的2p3/2(163.8 eV)和2p1/2(165.0 eV)[28-29]以及氧化型S(168.1 eV)[30]。文献证明，噻吩态的S可以激活S原子邻位的C原子，使之对于ORR反应有显著的催化活性[31]。有序的孔道结构、优良的导电性及催化活性物种S在碳骨架中的有效掺杂使S-OMC-900具有高效的ORR催化活性。
S-OMC-T材料的电化学性能测试均在三电极体系中进行。图 5a是S-OMC-900的循环伏安曲线，在扫描速率为20 mV·s-1的N2饱和和O2饱和的0.1 mol·L-1 KOH溶液中进行。从图 5a中可以看出，在N2饱和无氧的情况下，循环伏安曲线没有任何特征峰出现；在通入氧气后，在-0.2 V处出现了明显的氧还原峰，这说明S-OMC-900对氧还原有一定的催化活性。利用RDE对S-OMC-800、S-OMC-900、S-OMC-1000和Pt/C进行了ORR催化性能的测试。图 5b是1 600 r·min-1转速下，不同样品的线性扫描极化曲线(LSV)的对比图。由图 5b可以看出，S-OMC-800、S-OMC-900和S-OMC-1000均具有一定的催化活性，其起始电位分别比商用Pt/C的-0.02 V低0.14、0.10、0.14 V。与S-OMC-800和S-OMC-1000相比，S-OMC-900表现出较高的起始电位(Eonset=-0.12 V)和半波电位(E1/2=-0.21 V)；其极限电流(4.3 mA·cm-2)也更接近商用Pt/C(5.1 mA·cm-2)。图 5c是在400~2 500 r·min-1转速下S-OMC-900材料的LSVs曲线图。从图中可以看出随着转速的提高，催化剂极限扩散电流密度增大，这是因为随着旋转圆盘电极转速的提高，氧扩散对反应电流的影响逐渐减小。由图 5c中的不同转速ORR极化曲线得出相应的K-L曲线在-0.20~-0.60 V范围内也具有较好的线性相关度(图 5d)。由K-L方程可以计算得到不同电位下电子转移数目n约为4，说明ORR反应此时接近于4电子过程。
在对S-OMC-900进行耐甲醇性能测试的过程中，在400 s时加入甲醇溶液后，S-OMC-900没有表现出明显的催化还原电流变化(图 6a)，然而Pt/C的电流密度瞬间跳跃，还原电流也有明显的下降，说明Pt/C对于甲醇十分敏感，极易中毒。这表明S-OMC-900比商业Pt/C具有更好的耐甲醇性能。图 6b是S-OMC-900和Pt/C上氧还原的计时电流曲线，从图中可以看出，S-OMC-900比商业化的Pt/C稳定性稍好，4 000 s后电流降低到初始值的85%左右。
以介孔SBA-15为硬模板并热解其中的百里香酚蓝得到了硫掺杂的有序介孔碳材料，并通过初始电位、半波电位和电流密度证实了900 ℃下高温焙烧的硫掺杂介孔碳材料具有和商业Pt/C催化剂相当的氧还原催化活性。碳骨架中的硫掺杂十分均匀，孔道有序，且具有长期稳定性，并对甲醇有较高的耐受度。这为使用常见化学原料制造高效无金属氧还原催化剂提供了思路，具有重要的参考意义。同时由于该方法操作简单，价格低廉，且表现出良好的氧还原催化性能，在燃料电池领域具有良好的应用前景。
Xie X J, Gao N Y, Deng R R, et al. J. Power Sources, 2010, 195(2):412-418 doi: 10.1016/j.jpowsour.2009.07.050
Niu K X, Yang B P, Cui J F, et al. J. Power Sources, 2013, 243(6):65-71
Sun X J, Zhang Y W, Song P, et al. ACS Catal., 2013, 3(8):1726-1729 doi: 10.1021/cs400374k
Xu X, Yang L J, Jiang S J, et al. Chem. Commun., 2011, 47(25):7137-7139 doi: 10.1039/c1cc11611h
Nie Y, Li L, Wei Z D. Chem. Soc. Rev., 2015, 44(8):2168-2201 doi: 10.1039/C4CS00484A
Dai L M, Xue Y H, Qu L T, et al. Chem. Rev., 2015, 115(11):4823-4892 doi: 10.1021/cr5003563
潘旭晨, 汤静, 薛海荣, 等.无机化学学报, 2015, 31(2):282-290 http://www.wjhxxb.cn/wjhxxbcn/ch/reader/view_abstract.aspx?file_no=20150210&flag=1PAN Xu-Chen, TANG Jing, XUE Hai-Rong, et al. Chinese J. Inorg. Chem., 2015, 31(2):282-290 http://www.wjhxxb.cn/wjhxxbcn/ch/reader/view_abstract.aspx?file_no=20150210&flag=1
Zhou M, Wang H L, Guo S J. Chem. Soc. Rev., 2016, 47(16):1273-1307
Deng D H, Yu L, Chen X Q, et al. Angew. Chem. Int. Ed., 2013, 52(1):371-375 doi: 10.1002/anie.201204958
Jiang W J, Gu L, Li L, et al. J. Am. Chem. Soc., 2016, 138(10):3570-3578 doi: 10.1021/jacs.6b00757
Zhang Y, Jiang W J, Guo L, et al. ACS Appl. Mater. Interfaces, 2015, 7(21):11508-11515 doi: 10.1021/acsami.5b02467
Hou Y, Huang T Z, Wen Z H, et al. Adv. Energy Mater., 2014, 4(11):1220-1225 doi: 10.1002/aenm.201400337
Jin H L, Huang H H, He Y H et al. J. Am. Chem. Soc., 2015, 137(24):7588-7591 doi: 10.1021/jacs.5b03799
Jiang H L, Yao Y F, Zhu Y H, et al. ACS Appl. Mater. Interfaces, 2015, 7(38):21511-21520 doi: 10.1021/acsami.5b06708
Liu B, Yao H Q, Daniels R A, et al. Nanoscale, 2016, 8(10):5441-5445 doi: 10.1039/C6NR00604C
Hu Y, Jensen J O, Zhang W, et al. Angew. Chem. Int. Ed., 2014, 53(14):3675-3679 doi: 10.1002/anie.v53.14
Yang D S, Bhattacharjya D, Inamdar S, et al. J. Am. Chem. Soc., 2012, 134(39):16127-16130 doi: 10.1021/ja306376s
You C H, Liao S J, Li H L, et al. Carbon, 2014, 69(2):294-301
Chen X, Jun Y S, Takanabe K, et al. Chem. Mater., 2009, 21(18):4093-4095 doi: 10.1021/cm902130z
Park J E, Jang Y J, Kim Y J, et al. Phys. Chem. Chem. Phys., 2014, 16:103-109 doi: 10.1039/C3CP54311K
Chen C, Zhou Z Y, Wang Y C, et al. Chin. J. Catal., 2017, 38:673-682 doi: 10.1016/S1872-2067(17)62807-9
Chen X, Chen X H, Xu X, et al. Nanoscale, 2014, 6(22):13740-13747 doi: 10.1039/C4NR04783D
Chen L S, Cui X Z, Wang Y X, et al. Dalton Trans., 2014, 43:3420-3423 doi: 10.1039/c3dt52253a
Guo D Y, Chen X A, Wei H F, et al. J. Mater. Chem. A, 2017, 5(13):6245-6256 doi: 10.1039/C7TA00335H
许慧斌, 兰鲲, 陈平.精细石油化工, 2016, 33(1):37-41 doi: 10.3969/j.issn.1003-9384.2016.01.010XU Hui-Bin, LAN Kun, CHEN Ping. Speciality Petrochemicals, 2016, 33(1):37-41 doi: 10.3969/j.issn.1003-9384.2016.01.010
Kong A G, Dong B, Zhu X F, et al. Chem. Eur. J., 2013, 19:16170-16175 doi: 10.1002/chem.v19.48
Zhou L H, Zhang L Z, Liu H L. Chinese Journal of Process Engineering, 2006, 6(3):499-502
Xu J X, Dong G F, Jin C H, et al. ChemSusChem, 2013, 6:493-499 doi: 10.1002/cssc.201200564
Choi C H, Chung M W, Park S H, et al. Phys. Chem. Chem. Phys., 2013, 15:1802-1805 doi: 10.1039/C2CP44147K
Yang Z, Yao Z, Li G F, et al. ACS Nano, 2012, 6:205-211 doi: 10.1021/nn203393d
Wang X Q, Lee J S, Zhu Q, et al. Chem. Mater., 2010, 22:2178-2180 doi: 10.1021/cm100139d

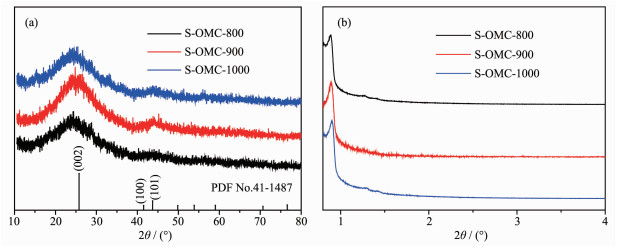

图 1 (a) S-OMC-T (T=800, 900, 1 000)大角度和(b)小角度XRD图
Figure 1 (a) High-angle and (b) low-angle XRD patterns of S-OMC-T (T=800, 900, 1 000)

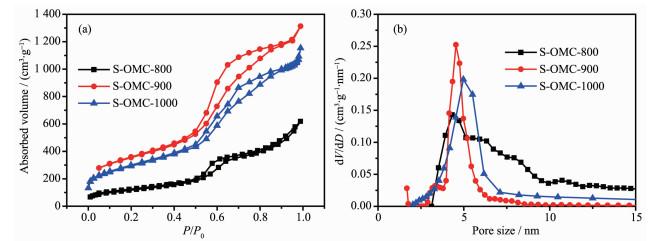

图 3 (a) S-OMC-T (T=800, 900, 1 000)材料的N2吸附-脱附等温曲线和(b)孔径分布曲线
Figure 3 (a) N2 adsorption-desorption isotherms and (b) pore size distribution curves of S-OMC-T (T=800, 900, 1 000) materials

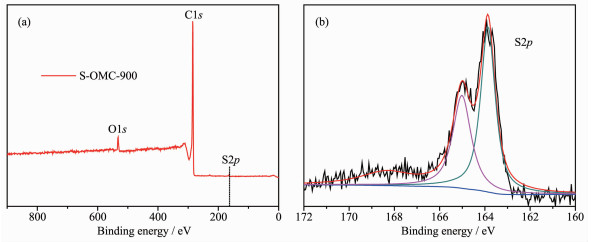

图 4 (a) S-OMC-900材料的XPS全谱图和(b) S2p窄谱分析谱图
Figure 4 (a) XPS survey spectrum and (b) S2p narrow-spectrum analysis of S-OMC-900 analysis spectrogram in XPS spectra of S-OMC-900

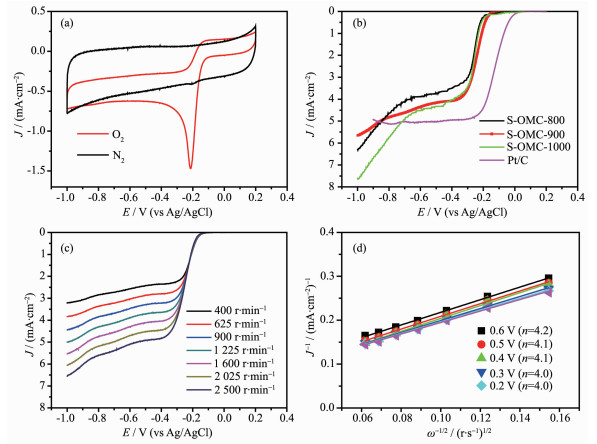

图 5 (a) S-OMC-900在O2饱和的0.1 mol·L-1 KOH溶液中的循环伏安曲线; (b) S-OMC-800、S-OMC-900、S-OMC-1000和Pt/C在1 600 r·min-1转速下的极化曲线对比图; (c)介孔S-OMC-900材料在不同转速下的极化曲线; (d) S-OMC-900的K-L曲线
Figure 5 (a) CV curves of S-OMC-900 in O2 saturated 0.1 mol·L-1 KOH solution at a scan rate of 10 mV·s-1; (b) RDE polarization curves recorded on S-OMC-800, S-OMC-900, S-OMC-1000 and Pt/C catalysts at 1 600 r·min-1; (c) RDE polarization curves recorded of S-OMC-900 material at different rotation rates; (d) K-L plot of S-OMC-900

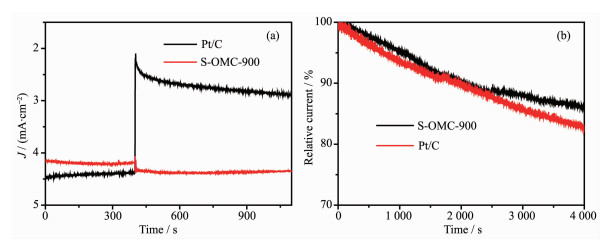

图 6 (a) S-OMC-900与Pt/C的耐甲醇性能图; (b) S-OMC-900与Pt/C的氧还原的计时电流曲线
Figure 6 (a) Current-time curves of S-OMC-900 and Pt/C for tolerance to the methanol crossover; (b) Chronoamperometry curves of S-OMC-900 and Pt/C for ORR
表 1 S-OMC-T (T=800, 900, 1 000)的孔结构参数比较
Table 1. Textural parameters of S-OMC-T (T=800, 900, 1 000)
| Sample | SBET/(m2·g-1) | D/nm | Vtotal/(cm3·g-1) |
| S-OMC-800 | 425 | 4.5 | 0.82 |
| S-OMC-900 | 1 230 | 4.6 | 2.03 |
| S-OMC-1000 | 1 043 | 5.0 | 1.78 |
