两种金属-有机钙钛矿材料的负热膨胀性质

冯国强 ,  马骏 ,  桂堤 ,  李智华 ,  李伟

downloadPDF
引用本文: 冯国强, 马骏, 桂堤, 李智华, 李伟. 两种金属-有机钙钛矿材料的负热膨胀性质[J]. 无机化学学报, 2017, 33(6): 932-938. doi: 10.11862/CJIC.2017.133 shu
Citation:  FENG Guo-Qiang, MA Jun, GUI Di, LI Zhi-Hua, LI Wei. Negative Thermal Expansion Properties of Two Metal-Organic Perovskite Frameworks[J]. Chinese Journal of Inorganic Chemistry, 2017, 33(6): 932-938. doi: 10.11862/CJIC.2017.133 shu

两种金属-有机钙钛矿材料的负热膨胀性质

  • 1.

    湖北第二师范学院物理与机电工程学院, 武汉 430205

  • 2.

    英国利兹大学机械工程学院, 利兹 LS2 9JT

  • 3.

    华中科技大学物理学院, 武汉 430205

    • 通讯作者: 冯国强, E-mail:gqfeng627@hust.edu.cn; 李智华, E-mail:lizhihua@hust.edu.cn
  • 基金项目:

    国家自然科学基金 21571072

摘要: 通过变温单晶X射线衍射和透射电镜实验对2种金属-有机钙钛矿材料[C(NH2)3][Mn(HCOO)3] (1)和[(CH2)3NH2][Mn(HCOO)3] (2)进行表征，分析了其晶体结构和晶格常数随温度变化的关系，发现2种材料沿c轴方向都表现出负的热膨胀行为，其效应分别为：αc1=-1.2(1)×10-5 K-1，αc2=-6.1(11)×10-5 K-1。采用一种"铰链"结构模型对这2种框架材料的负热膨胀机理进行了详细解释：温度升高会诱导框架中主体和客体铵基之间的氢键长度及键角发生改变，引起钙钛矿框架结构发生变形，进而导致其沿框架对角线方向(c轴方向)的负热膨胀行为。

English

  • 0   引言

    大多数材料随着温度的升高体积会膨胀，而某些材料在一定温度范围内却会产生负热膨胀现象，即体积随温度升高反而收缩、随温度降低却膨胀。因热膨胀具有可叠加性，所以可以利用具有负热膨胀性的材料与其它材料复合制备可控热膨胀甚至零膨胀材料；另外负热膨胀材料在精密机械、光学和生物医学等领域也具有潜在的应用前景[1-4]。

    近年来的研究发现，很多传统的无机物如ZrW2O8、Mn3GaN、Zn(CN)2、沸石等材料具有负热膨胀性质。例如，2008年Goodwin等[5]研究发现Ag3[Co(CN)6]的热膨胀系数比其它晶体材料(0~2.0×10-5 K-1)高出一个量级。Ag3[Co(CN)6]在16~500 K的温区范围内，单轴膨胀系数为1.30×10-4 K-1 < αa < 1.50×10-4 K-1，-1.30×10-4 K-1 < αc < -1.20×10-4 K-1，其中a轴方向表现出极大的正热膨胀，而c轴方向表现出负热膨胀行为，其值大约是ZrW2O8(αa < -9×10-6 K-1)的14倍。此外一些新型的金属-有机框架材料也表现出负热膨胀现象，2007年，Dubbeldam等[6]发现在10~700 K范围内，IRMOFs系列(IRMOF-1，IRMOF-10和IRMOF-16) 均表现出负热膨胀，分析表明IRMOF-16室温下的热膨胀系数约为-2.3×10-5 K-1，在IRMOFs系列材料中其负热膨胀效应最大。2011年，Choe等[7]报道了一类无机-有机框架材料HMOF-1，这种材料由CdI2和meso-tetra(4-pyridyl)porphine组装得到，实验发现HMOF-1在160~320 K沿a轴方向具有巨大的热膨胀效应(αa=1.70×10-4 K-1), 同时沿b轴方向产生负热膨胀现象, 且αb=-2.1 ×10-5 K-1。另外其它典型的框架材料如HKUST-1[8]、MIL-53[9]等也存在负热膨胀行为。相比于传统的无机化合物，金属-有机框架材料由于其特有的排布方式往往表现出更新颖的性能[10-16]，再加上具有较好的可设计性，因此可以通过改变配体、引入柔性单元、变换金属组分以及引入客体分子等手段对其热膨胀性质进行调控，从而具有潜在的应用价值[17-19]。

    本文通过变温单晶X-射线衍射和透射电镜实验，研究了2种金属-有机钙钛矿材料[C(NH2)3][Mn(HCOO)3] (1)和[(CH2)3NH2] [Mn(HCOO)3] (2)的结构和热膨胀特点，分析发现框架1和2沿c轴方向都表现出负热膨胀行为；采用一种“铰链”结构模型对2种框架材料的负热膨胀机理进行了详细解释，进一步分析表明：氢键的数目以及取向对框架材料的热膨胀性质有显著的影响。本文的研究表明通过化学修饰的方法改变框架材料的氢键结构，可以达到对其热膨胀性质进行调控的目的。

    1   样品的制备与表征方法

    变温单晶X-射线衍射(VT-SCXRD)实验数据(含晶体结构的CIF文件)取自我们前期的研究工作，详见参考文献[18]。透射电镜(TEM)实验采用Philips (FEI) CM30透射电子显微镜，框架1和2的制备方法以及实验的具体操作说明见附件。

    2   结果与讨论

    2.1   框架1和2的晶体结构

    图 1是框架1和2的晶体结构示意图。如图 1(a)(b)所示, 在框架1中，框架通过胍阳离子[C(NH2)3]+实现电荷平衡，1为正交晶系，对应空间群Pnna，晶格常数a=0.852 11(3) nm，b=1.197 79(4) nm，c=0.905 93(3) nm[20]。如图 1(c)(d)所示，在框架2中，框架通过环丙基铵阳离子[(CH2)3NH2]+实现电荷平衡，2为正交晶系，对应空间群Pnma，晶格常数a= 0.868 8(2) nm，b=1.230 3(3) nm，c=0.887 5(2) nm[21]。在1和2中，每一个MnO6八面体通过anti-anti桥连HCOO-配体连接到相邻的6个八面体，进而形成1个三维ReO3型腔，胍阳离子或环丙基铵阳离子位于腔的中心，2种框架的晶体结构相似，都是ABX3型钙钛矿结构，即A为铵阳离子，B为锰离子，X为甲酸配体，但各自也有不同的结构特点。在1中，胍阳离子[C(NH2)3]+和[Mn(HCOO)3]-框架在三维方向形成6条N-H…O氢键；而在2中，每个环丙基铵阳离子[(CH2)3NH2]+只和[Mn(HCOO)3]-立方单元的一个面形成四条悬垂的N-H…O氢键。

    图 1  框架1(a) (b)和2(c) (d)沿{010}(a) (c)和{101} (b) (d)方向的晶体结构示意图 Figure 1.  Framework structures of [C(NH2)3][Mn(HCOO)3] (1) (a, b) and [(CH2)3NH2] [Mn(HCOO)3] (2) (c, d) showing the perovskite unit cell: (a)(c) {010}; (b) (d){101}
    图选项

    下载全尺寸图像

    下载幻灯片

    2.2   VT-SCXRD实验结果分析

    对框架1和2进行VT-SCXRD测试时，设定温度范围为293~413 K，温度间隔为20 K。图 2(a)(c)分别是框架1和2的晶格常数随温度增加而变化的示意图。图 2(b)(d)是基于VT-SCXRD实验得到的晶格常数并利用PASCal程序[22]分析得到的框架1和2沿轴向热膨胀的三维示意图。观察发现：1在升温时沿a和b轴方向膨胀，而沿c轴方向收缩，并且晶格常数a和b分别变化0.52%、0.36%，表现为正的热膨胀，然而c随温度的增加变化为-0.15%，表现为负的热膨胀。2在升温时沿轴a和b方向膨胀，而沿c轴方向压缩，且晶格常数a和b分别变化0.77%、0.37%，表现为正的热膨胀，然而c随温度的增加变化为-0.73%，表现为负的热膨胀。

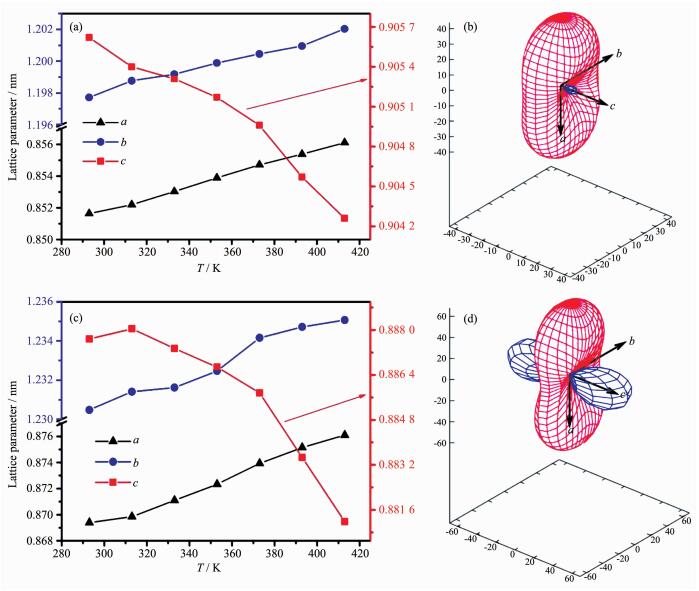

    图 2  框架1 (a)和2 (c)的晶格常数随温度的变化; 利用PASCal程序[22]计算得到的框架1 (b)和2 (d)沿不同方向的热膨胀示意图，正负热膨胀分别用红色和蓝色网格表示 Figure 2.  (a) (b) Evolution of lattice parameters a, b and c of frameworks 1 and 2 in dependence on the temperature (the solid lines are there to guide the eye); (b) (d) Different direction thermal expansion of frameworks 1 and 2 basing on PASCal programme[22] calculation; Note: Positive and negative thermal expansion are illustrated in red and blue grid
    图选项

    下载全尺寸图像

    下载幻灯片

    基于不同温度下的晶格常数，利用PASCal程序计算可得框架1沿轴向的平均热膨胀系数分别为：αa=4.42(3)×10-5 K-1，αb=2.85(11)×10-5 K-1，αc= -1.2(1)×10-5 K-1，体积热膨胀系数为：αV=6.1(1)×10-5 K-1。框架2沿轴向的平均热膨胀系数分别为：αa=6.81(26)×10-5 K-1，αb=3.41(18)×10-5 K-1，αc=-6.1(11)×10-5 K-1。体积热膨胀系数为：αV=5.8(10)×10-5 K-1。

    2.3   材料的负热膨胀特性总结

    表 1为框架1和2以及其它典型材料的负热膨胀系数总结。

    表 1  框架1和2与典型材料的负热膨胀系数 Table 1.  Negative thermal expansion (NTE) coefficients of frameworks 1, 2 and other typical materials
    表选项

    导出Excel

    比较表 1中材料的负热膨胀系数，发现框架1的负热膨胀系数略高于典型的立方材料ZrW2O8；同时与典型的金属-有机框架材料相比较，略高于MOF-5，但显著低于柔性的silver(Ⅰ) 2-methylimid-azolate，[Zn2(fu-L)2dabco](fu-L=alkoxy functionalized 1, 4-benzenedicarboxylate，dabco=1, 4-diazabicyclo[2.2.2] octane)，CdI2[meso-tetra(4-pyridyl)porphine]以及InD(BDC)2(BDC=1，4-benzenedicarboxylate)。另外框架2的负热膨胀系数很高，高于柔性的silver(Ⅰ) 2-meth-ylimidazolate，CdI2[meso-tetra(4-pyridyl)porphine]，InD(BDC)2，但仍低于[Zn2(fu-L)2dabco]。

    2.4   框架1和2的负热膨胀机理

    为了说明2种材料的负热膨胀机理，我们对这2种材料在不同温度下的晶体学结构数据进行分析，进而可以得到潜在的晶体结构变化信息[15-16]。框架1和2的负热膨胀机理都可由一种类似“铰链”结构(hinge-strut)[7]的模型来解释。图 3(a)(b)分别表示1和2对应的铰链结构，在这种hinge-strut模型中，甲酸配体和Mn(Ⅱ)分别代表“hinge”(图中用黄色杆表示)和“strut”，铰链夹角分别用θ和φ表示。

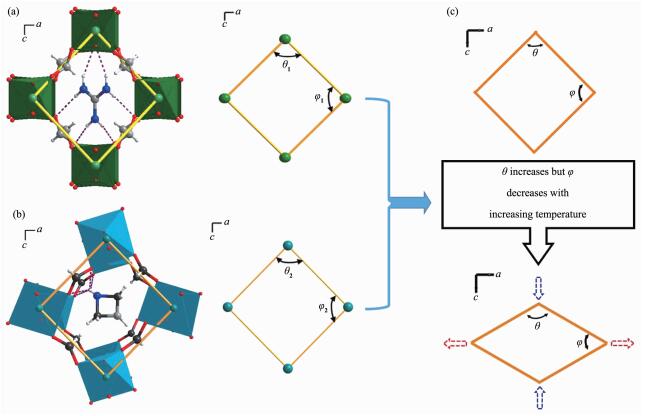

    图 3  框架1 (a)和2 (b)与对应的铰链结构(hingestrut)模型; (c)框架1和2的热膨胀机理 Figure 3.  (a) (b) Hinge-strut like structure models for the frameworks 1 and 2; (c) Thermal expansion mechanism of frameworks 1 and 2
    图选项

    下载全尺寸图像

    下载幻灯片

    如图 3(a)(b)所示，在这种“铰链”结构模型中，随着温度升高，框架1和2中主体和客体铵基之间的氢键长度及氢键角都会发生改变(见附件中表A1和A2)，由此引起钙钛矿框架结构发生变形；这种变化同时也导致2种框架中铰链夹角θ增加，随之引起沿a和b轴方向的拉伸，即正的热膨胀；同时夹角φ的减小导致沿铰链对角线方向(c轴方向)的收缩，即负的热膨胀。框架1和2的铰链夹角θ、φ随温度的升高其变化规律分别如图 4(a)(b)所示(具体数据见附件中表A3和A4)，这种热膨胀机理如图 3(c)所示。

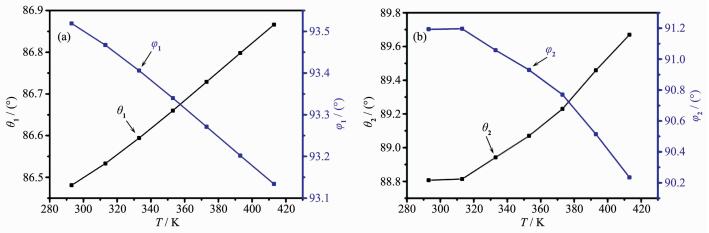

    图 4  框架1 (a)和2 (b)的铰链夹角θ、φ随温度的变化 Figure 4.  Change of hinge angle θ and φ of frameworks 1 and 2 as a function of temperature
    图选项

    下载全尺寸图像

    下载幻灯片

    值得强调的是，同为ABX3型钙钛矿立方结构的框架1和2，其晶格常数相似，但2种材料的结构有差异，主要体现在：其一，框架中氢键数目的不同，框架1有6条氢键，框架2有4条氢键；其二，比较框架1和2中的氢键取向可以发现，1中的胍阳离子被6条桥连型氢键连接在立方框架上，因而氢键的作用较强；而2中的环丙基铵阳离子被4条悬垂型氢键连接在立方框架上，氢键的作用相比1而言较弱。因此这两种不同的氢键连接导致了框架1相比于框架2在热膨胀过程中沿c轴方向上的位移受到的限制更大，这也使得框架1和2负热膨胀系数差异很大，即框架1的αc1=-1.2(1)×10-5 K-1，而框架2的αc2=-6.1(11)×10-5 K-1。

    2.5   透射电镜(TEM)实验分析

    正如前面所述，在框架1和2中，框架的热膨胀受不同氢键强弱的影响。相比于框架2中弱的氢键，框架1中强的氢键作用表现出较低的热膨胀，即在温度为293~413 K范围内，框架2的3个正交轴的热膨胀系数大约是框架1的1.2~5.1倍。如图 5分别是框架材料1和2在温度为293 K时沿[101]方向的透射电镜电子衍射花样。对比发现，相对于框架2，如图 5(a)(b)所示，框架1沿[101]方向的电子衍射花样更稳定，这说明在框架1中胍阳离子与钙钛矿框架的强氢键作用对框架有很强的限制，从而表现出较为尖锐的电子衍射花纹；而在框架2中，由于环丙基铵阳离子与钙钛矿框架弱的氢键作用，晶格振动较大，使得晶格原子与入射电子束产生较强的漫散射，从而表现出较模糊的电子衍射花纹。以上分析也可通过VT-SCXRD实验结论可得到证实，在293~413 K的温度范围内，框架1中锰原子的各向同性的等效平均位移Uiso是框架2的一半[18]，这表明相比于框架2，框架1中这些锰原子的平均位置因较强的框架刚度而受到更强的限制，因此在TEM测试中晶格原子与入射电子束产生的漫散射小，在相同的入射波作用下框架1表现出稳定且更尖锐的电子衍射花纹。TEM实验结果进一步说明在两种框架中不同的氢键数目及取向对材料的物理性质有较大的影响。

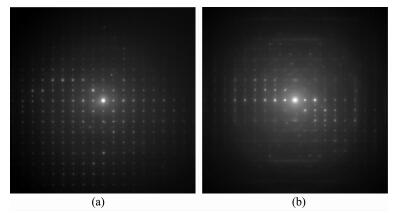

    图 5  框架1 (a)和2 (b)沿[101]方向的电子衍射花样 Figure 5.  Electron diffraction patterns obtained along [101] orientation of 1 (a) and 2 (b)
    图选项

    下载全尺寸图像

    下载幻灯片

    3   结论

    采用变温单晶X-射线衍射和透射电镜实验对两种金属-有机钙钛矿材料[C(NH2)3][Mn(HCOO)3] (1)和[(CH2)3NH2][Mn(HCOO)3] (2)进行了表征；通过分析晶格常数与温度变化的关系，发现两种材料沿c轴方向都表现出负的热膨胀性质，1和2的负热膨胀效应分别为：αc1=-1.2(1)×10-5 K-1，αc2=-6.1(11)×10-5 K-1。针对并结合材料在不同温度下的晶体学结构特点，采用“铰链”结构模型对框架材料的负热膨胀机理进行了解释：当温度升高时，框架中主体和客体之间的氢键长度及键角会发生改变，从而引起钙钛矿框架结构发生变形，进而同时导致“铰链”结构模型中铰链夹角的变化，最终引起框架沿“铰链”对角线方向(c轴方向)的负热膨胀行为。我们也进一步分析了氢键的条数与取向对框架材料热膨胀性质的影响，研究结果表明：通过化学修饰的方法改变金属-有机框架材料的氢键结构，可以达到对其热膨胀性质进行调控的目的。
