Citation: Guo-Qiang LIU. Preparation and Electrocatalytic Activities for Oxygen Evolution Reaction of CoB_x/Co₃O₄ Catalyst[J]. Chinese Journal of Inorganic Chemistry, ;2021, 37(2): 267-275. doi: 10.11862/CJIC.2021.022 shu

Preparation and Electrocatalytic Activities for Oxygen Evolution Reaction of CoB_x/Co₃O₄ Catalyst

Guo-Qiang LIU ^,

School of Materials Science and Engineering, Hefei University of Technology, Hefei 230009, China

Corresponding author: Guo-Qiang LIU, gqliu@issp.ac.cn
Received Date: 21 August 2020
Revised Date: 19 November 2020

Figures(6)

Herein, the room temperature treatment of Co₃O₄ nanorods via NaBH₄ aqueous solution results in situ generation of amorphous CoB_x nanosheets on nanorods (CoB_x/Co₃O₄) electrocatalyst with abundant oxygen vacancies. The X-ray diffractometer (XRD), field emission scanning electron microscope (FESEM), transmission electron microscope (TEM), and X-ray photoelectron spectroscope (XPS) were applied to investigate the crystal structures, morphologies, element distribution, and chemical states of the prepared electrocatalysts. The activity, stability, and electrochemical impedance spectroscopy (EIS) were recorded by an electrochemical workstation. The amorphous CoB_x and oxygen vacancies were formed on surface of Co₃O₄ nanorods as active sites after treatment via NaBH₄. The CoB_x/Co₃O₄ showed excellent performance for oxygen evolution reaction (OER) with lower overpotential of 298 mV than that of Co₃O₄ (346 mV) to achieve a current density of 10 mA·cm^-2 in 1.0 mol·L^-1 KOH.
- oxygen evolution reaction,
- Co₃O₄,
- NaBH₄,
- oxygen vacancy,
- CoB_x,
- overpotential

0. 引言

随着全球性的能源危机和环境污染日益严重，开发绿色、可持续的清洁能源成为近年来新的研究热点^[1-3]。在诸多清洁能源中，氢能因为具有燃烧热值高和环境友好的特点，被认为是当前化石燃料的潜在替代品^[4-5]。电催化分解水制氢因其操作简单、制氢纯度高等特点受到研究者的普遍关注，其包含2个重要的反应，即氢析出反应(HER)和氧析出反应(OER)。由于OER涉及四电子转移的复杂反应，动力学十分缓慢，需要高的过电位，是电催化分解水的主要能耗反应，限制了工业电解水制氢的进一步发展^{[1, 4, 6]}。目前，公认的最优的商业OER催化剂是RuO₂/IrO₂，但该类材料所用金属地球储量低，导致价格昂贵，限制了其大规模的商业化应用^{[1, 3-4, 7]}。因此，发展高活性、低成本的电催化剂材料，对降低电催化分解水过电位，提高能量转换效率具有重要的现实意义。

近年来，基于无机纳米材料的表面工程策略可以实现材料表面电子结构调控及几何结构优化。通过尺寸限制，可以促使低维纳米材料暴露更多的表面原子，这将有利于表面工程对材料的修饰、改性、调控，从而优化其光/电化学性质^[8-10]。如经NaBH₄溶液改性的TiO₂纳米管，光电流得到有效提高，改善了光电化学性能^[11]。经H₂O₂处理的NiMn-LDH(层状双金属氧化物)超细纳米片，部分Mn²⁺和Mn³⁺被氧化为Mn⁴⁺，导致表面氧缺陷浓度显著增加，优化了电极材料的电导率，提高了电化学能量储存性能^[12]。Gao等^[13]采用Na₂S溶液刻蚀CoO纳米线，制备出一种表面无序的S-CoO_x电催化剂，与结晶CoO相比，无序结构使低氧配位和富集的缺陷位点增加，优化了S-CoO_x的HER和OER活性。发展这类简单、有效的表面化学处理策略，实现纳米级催化剂表面物理/化学性质的调控、重构以提高其活性，已受到越来越多的关注。

无定型合金因其独特的短程有序和长程无序的特征，含有大量不饱和配位点，因而表现出独特的物理、化学性质^[14]。作为一类有前景的催化剂，无定型金属-硼合金化合物在石油化工、能源转换以及环境催化领域得到广泛的应用^[15]。近年来，Wang和Schuhmann等^[16-19]采用NaBH₄还原金属盐的方法制备了无定型的过渡金属(Fe、Co、Ni)-硼基电催化剂，展示出较为优异的电催化OER活性。由于NaBH₄还原过渡金属离子反应剧烈，导致催化剂颗粒团聚严重，限制了过渡金属-硼催化剂性能的充分发挥。因此，我们以Co₃O₄纳米棒为前驱体，通过NaBH₄溶液处理，重构了其表面。NaBH₄可将Co₃O₄中高价Co³⁺/Co²⁺还原为低价态的Co²⁺/Co⁰，同时伴随氧空位的形成，而零价Co和B结合生成无定型薄片结构的CoB_x。通过CoB_x、氧空位及Co₃O₄三者的协同作用，CoB_x/Co₃O₄表现出优于Co₃O₄的电催化OER活性。达到10 mA·cm^-2的电流密度时，CoB_x/Co₃O₄所需过电位由Co₃O₄的346 mV降至298 mV (1.0 mol·L^-1 KOH)。

1. 实验部分

1.1 试剂

硝酸钴、尿素、氟化铵、硼氢化钠、氢氧化钾以及无水乙醇购自国药集团试剂有限公司，商业氧化钌和Nafion试剂(质量分数5%)购自Alfa Aesar化学有限公司，碳纸由上海河森电气有限公司提供。实验中使用的去离子水由实验室自制。实验中使用的化学试剂未经纯化处理。

1.2 Co₃O₄和CoB_x/Co₃O₄的制备

将1 mmol硝酸钴、2 mmol氟化铵和5 mmol尿素加入40 mL去离子水中，搅拌均匀；并移入含有聚四氟乙烯内衬的不锈钢反应釜中，置于120 ℃恒温鼓风干燥箱中保持5 h；待降至室温，离心分离Co₂(OH)₂(CO₃)₂样品，干燥后备用

取适量的Co₂(OH)₂(CO₃)₂样品置于马弗炉中，在空气氛围中以5 ℃·min^-1的升温速率升至400 ℃，并保持2 h。降至室温，得到Co₃O₄样品。

取100 mg Co₃O₄粉体，倒入0.5 mol·L^-1的NaBH₄ (40 mL)溶液中，待反应结束后，离心分离，用去离子水反复洗涤。置于60 ℃恒温鼓风干燥箱中保持12 h，得到CoB_x/Co₃O₄粉体，备用。

1.3 材料表征

采用场发射扫描电子显微镜(FESEM，SU8020，日本日立)和场发射透射电子显微镜(FETEM，JEM-2100F, 日本电子)采集样品的形貌、微观结构及元素分布信息，其工作电压分别为10和200 kV。采用X射线光电子能谱(XPS，ESCALAB 250Xi，美国热电)分析了样品表面元素的类型及化学价态，Al靶，Kα辐射(hν=1 486.6 eV)作为激发源。采用X射线衍射(XRD，X-Pert PRO MPD，荷兰帕纳科)研究了样品的物相结构，Cu靶Kα辐射，管电压为40 kV，管电流为40 mA，扫描角度为10°~90°。采用显微共聚焦Raman光谱仪(LabRAM HR800，HORIBA JOBIN YVON，法国)分析了样品表面的化学成分。采用电子自旋共振波谱仪(ESR，JES-FA200，日本电子)分析了样品的缺陷信息。

1.4 电化学性能测试

采用标准的三电极体系，通过电化学工作站(CHI660E，上海辰华，中国)在1.0 mol·L^-1 KOH溶液中测试了催化剂的OER活性。以Pt网为对电极，Hg/HgO(1.0 mol·L^-1 KOH)为参比电极，催化剂涂覆的碳纸电极为工作电极。实验所得电位采用公式(1)校正为相对于可逆氢电极电势(RHE)^[20-21]:

$E\;(\mathrm{vs}\;\mathrm{RHE})=E\;(\mathrm{vs}\;\mathrm{Hg} / \mathrm{Hg} \mathrm{O})+0.098+0.059 \mathrm{pH}$

(1)

取样品10 mg，依次加入400 μL去离子水、100 μL无水乙醇以及15 μL Nafion试剂，超声得到均匀分散液。将前述分散液均匀涂覆在商业碳纸(1.5 cm×1.0 cm)表面，置于60 ℃恒温鼓风干燥箱中保持12 h，取出，备用。催化剂材料在碳纸上的负载量约为2.0 mg·cm^-2。

2. 结果与讨论

2.1 形貌与结构分析

${\rm{B}}{{\rm{H}}_4}^ - + {{\rm{H}}_2}{\rm{O}} \to 2.5{{\rm{H}}_2}({\rm{g}}) + {\rm{B}}({\rm{s}}) + {\rm{O}}{{\rm{H}}^ - }$

(2)

$4{\rm{C}}{{\rm{o}}^{3 + }}{\rm{ + B}}{{\rm{H}}_4}^ - + 2{{\rm{H}}_2}{\rm{O}} \to 4{\rm{C}}{{\rm{o}}^{2 + }} + {\rm{B}}{{\rm{O}}_2}^ - + 4{{\rm{H}}^ + } + 2{{\rm{H}}_2}({\rm{g}})$

(3)

$2{\rm{C}}{{\rm{o}}^{2 + }} + {\rm{BH}}_4^ - + 2{{\rm{H}}_2}{\rm{O}} \to \\ \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;2{\rm{Co}}({\rm{s}}) + {\rm{BO}}_2^ - + 4{{\rm{H}}^ + } + 2{{\rm{H}}_2}({\rm{g}})$

(4)

$\mathrm{Co}(\mathrm{s})+x \mathrm{B}(\mathrm{s}) \rightarrow \mathrm{CoB}_{x}$

(5)

以经水热、热处理得到的Co₃O₄为前驱体，然后采用NaBH₄溶液处理。NaBH₄可以将水中的氢置换出来(反应式2)并伴随B单质的生成；同时可以将Co₃O₄表面的高价Co还原至低价Co(反应式3和4)并伴随氧空位的生成，经反应式5，最终得到表面富含氧空位的CoB_x/Co₃O₄电催化剂^{[14, 22-23]}。

图 1为实验制得样品的XRD图。采用水热法制得的Co基前驱体为Co₂(OH)₂(CO₃)₂(PDF No. 48-0083)。进一步地，通过高温热处理后，位于19.1°、31.3°、36.9°、44.8°、59.4°以及65.2°处的衍射峰，分别对应Co₃O₄(PDF No. 43-1003)的(111)、(220)、(222)、(400)、(511)和(440)晶面^[24-25]。经NaBH₄处理后，没有出现新的衍射峰，表明其主体物相没有发生变化。图 2a为Co₂(OH)₂(CO₃)₂的SEM图，其呈现出典型的棒状结构。经过高温热处理后，得到Co₃O₄样品，如图 2b所示，保持了前驱体的棒状结构，此外，该Co₃O₄纳米棒是由纳米片组装而成。从不同放大倍数的TEM图(图 2c、2d)中可以明显地看出纳米棒是由不规则纳米片状堆积、层叠而成，并具有明显孔结构，孔结构可以增加纳米棒的比表面积，有利于暴露更多的催化活性位点^[26]。图 2e为Co₃O₄的选区电子衍射(SAED)图片，衍射环结构明显，属于多晶结构。图 2f为Co₃O₄的高分辨透射电子显微镜(HRTEM)图，图中显示出清晰的晶格条纹，计算得到晶面间距为0.28 nm，对应为Co₃O₄的(220)晶面。透射电子显微镜-能谱仪(TEM-EDS)元素分布结果表明(图 2g)，Co和O元素均匀分布于整个纳米棒，并且Co和O的原子比(0.69)接近于0.75(图 2h)。

图 1

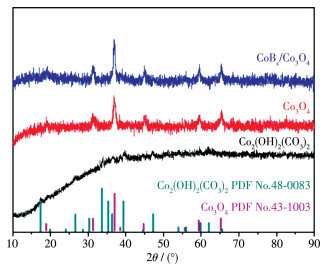

图 1. Co₂(OH)₂(CO₃)₂、Co₃O₄和CoB_x/Co₃O₄的XRD图

Figure 1. XRD patterns of Co₂(OH)₂(CO₃)₂, Co₃O₄ and CoB_x/Co₃O₄

下载: 全尺寸图片幻灯片

图 2

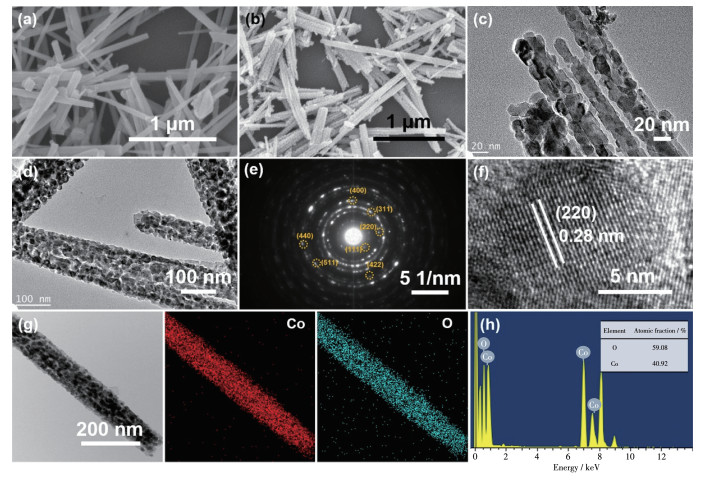

图 2. (a) Co₂(OH)₂(CO₃)₂的SEM图; Co₃O₄的(b) SEM图、(c、d) TEM图、(e) SAED图、(f) HRTEM图、(g) TEM-EDS元素分布图和(h)能谱图

Figure 2. (a) SEM image of Co₂(OH)₂(CO₃)₂; (b) SEM image, (c, d) TEM image, (e) SAED pattern, (f) HRTEM image, (g) TEM-EDS elemental mappings, and (h) EDS spectrum of Co₃O₄

下载: 全尺寸图片幻灯片

图 3a、3b为不同放大倍数下CoB_x/Co₃O₄的SEM图，可以看出其保持了Co₃O₄的棒状结构，经过NaBH₄处理后形貌结构没有发生明显的变化。进一步地，从不同倍数的TEM图(图 3c、3d)看出，经过NaBH₄处理后，Co₃O₄表面出现了明显的薄片结构，这种薄片可以暴露更多的活性位点，并具有较高的电导率^[27-28]；而由于薄片的包覆，导致构成纳米棒初始本征结构变得模糊。图 3e为CoB_x/Co₃O₄的SAED图，属于典型的多晶结构，其对应的晶面依次为(111)、(220)、(311)和(400)晶面。根据纳米棒出现的晶格条纹，计算得到的晶面间距为0.24 nm，归属于Co₃O₄的(311)晶面(图 3f)；而纳米棒边缘的薄片结构则主要表现出无定型的结构，表明经过NaBH₄处理后，有新的物相生成，这主要归因于组装棒状Co₃O₄的纳米片在NaBH₄的作用下(反应式1~3)得到一定程度的剥离，最终CoB_x和Co₃O₄在纳米片中相继出现；纳米片中出现的Co₃O₄晶格条纹，其晶面间距为0.28 nm，对应于(220)晶面。图 3g为CoB_x/Co₃O₄的TEM-EDS元素分布图，表明Co、O和B均匀地分布于整个纳米棒，其原子比为41.39:57.43:1.18(图 3h)。

图 3

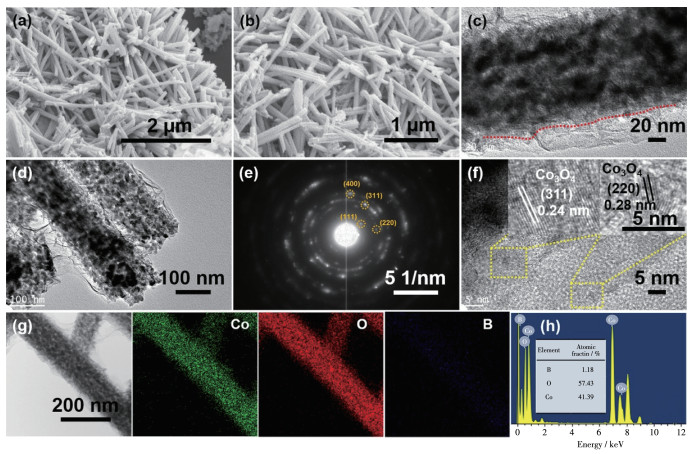

图 3. CoB_x/Co₃O₄的(a、b) SEM图、(c、d) TEM图、(e) SAED图、(f) HRTEM图、(g) TEM-EDS元素分布图和(h)能谱图

Figure 3. (a, b) SEM images, (c, d) TEM images, (e) SAED pattern, (f) HRTEM image, (g) TEM-EDS elemental mappings, and (h) EDS spectrum of CoB_x/Co₃O₄

下载: 全尺寸图片幻灯片

图 4为样品的表面化学结构分析。图 4a为Co₃O₄和CoB_x/Co₃O₄的XPS全谱图，如图所示，表明二者均含有C、Co和O元素。由于B含量较低，在谱图中没有明显的B信号。Co₃O₄的Co2p高分辨XPS图谱显示(图 4b)，位于779.6和794.6 eV处的特征峰归属于Co2p_3/2和Co2p_1/2^{[6, 23]}；经NaBH₄处理后，Co2p的特征峰向高能态偏移了0.3 eV，这主要是Co₃O₄表面生成的CoB_x导致电子结构变化所致^[29-30]，表明Co和B之间有电子的转移；并且，与Co₃O₄相比，CoB_x/Co₃O₄位于790和805 eV附近的卫星峰强度有一定程度的减弱，这主要是NaBH₄将Co₃O₄中高价Co还原为低价Co所致^[31]。为进一步研究样品中Co³⁺和Co²⁺的占比，对Co2p的高分辨XPS谱进行拟合，结果如图 4c所示。对Co₃O₄，Co2p_3/2特征峰是由位于779.6和781.1 eV处的Co³⁺和Co²⁺组成；Co2p_1/2的特征峰则可拟合为794.6 eV处的Co³⁺和796.0 eV处的Co²⁺ ^{[13, 24-25]}。对CoB_x/Co₃O₄，位于779.8和781.2 eV的特征峰对应于Co2p_3/2的Co³⁺和Co²⁺，794.9和796.2 eV处的特征峰则分别对应于Co2p_1/2的Co³⁺和Co²⁺ ^{[13, 24]}。进一步地，以拟合峰面积为基础，计算了Co³⁺和Co²⁺的占比，结果表明，经NaBH₄处理后，CoB_x/Co₃O₄表面的Co³⁺占比由45.24%(Co₃O₄)降至34.55%，而Co²⁺的占比则由54.76%(Co₃O₄)增加至65.45%。图 4d为O1s的高分辨XPS谱图，位于529.8 eV处的特征峰来源于Co₃O₄的晶格氧^[32]；对于CoB_x/Co₃O₄，位于531.4 eV处的特征峰则来源于样品中含有的缺陷氧^[32]，这主要归因于NaBH₄将Co₃O₄中的高价Co还原为低价Co，而这种缺陷位点的存在可以增强电极材料的催化活性^[32-33]；对于Co₃O₄，位于530.8 eV处的特征峰则归属于样品表面吸附的羟基氧^[34]。图 4e为B1s的高分辨XPS谱图，位于192.2和188.3 eV处的特征峰来源于B1s，分别对应于B的氧化物和零价B^[16-18]，说明Co₃O₄的表面有新物质CoB_x生成，而Co₃O₄样品没有出现B1s的信号峰。

图 4

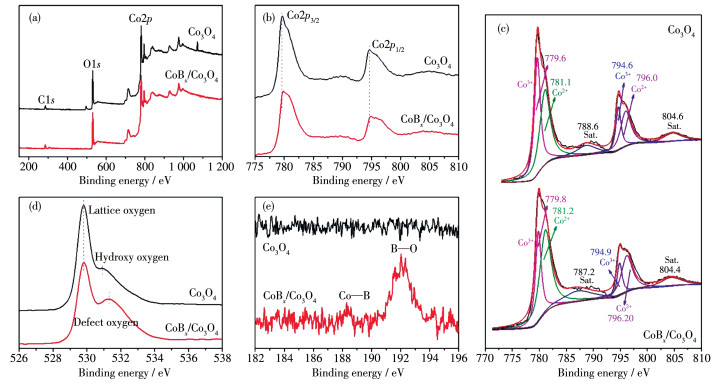

图 4. (a) Co₃O₄和CoB_x/Co₃O₄的XPS全谱图; (b) Co2p、(c)拟合的Co2p、(d) O1s、(e) B1s的高分辨XPS谱图

Figure 4. (a) XPS survey spectra of Co₃O₄ and CoB_x/Co₃O₄; (b) Co2p, (c) fitting-Co2p, (d) O1s, and (e) B1s high resolution XPS spectra for Co₃O₄ and CoB_x/Co₃O₄

下载: 全尺寸图片幻灯片

2.2 电催化OER性能研究

采用经典的三电极体系在1.0 mol·L^-1 KOH溶液中研究了系列催化剂的OER性能。图 5a为不同催化剂的OER线性扫描伏安(LSV)极化曲线，在1.45 V(vs RHE)处出现的氧化峰，是由Co²⁺到Co³⁺的转变引起的^[33]，表明电催化OER过程中有高价态Co生成；进一步地，达到10 mA·cm^-2的电流密度时，CoB_x/Co₃O₄所需的过电位为298 mV，优于Co₃O₄(346 mV)、Co₂(OH)₂(CO₃)₂(382 mV)和碳纸基体(CP，590 mV)，接近于商业RuO₂(255 mV)的OER活性。基于拟合得到的塔菲尔(Tafel)斜率表明(图 5b)，CoB_x/Co₃O₄具有最优的电催化OER动力学^[35]，意味着在过电位小幅度变化时，电流密度增加明显，其Tafel斜率为81.3 mV·dec^-1，而Co₃O₄、Co₂(OH)₂(CO₃)₂和CP的Tafel斜率依次为94.2、92.4和280.0 mV·dec^-1。图 5c为在1.57 V vs RHE条件下得到的基于Nyquist图的各电极电化学阻抗谱(EIS)，CoB_x/Co₃O₄、Co₃O₄、Co₂ (OH)₂(CO₃)₂和CP在高频区出现了明显半圆弧，其中，CoB_x/Co₃O₄的半圆直径最小，表明其电荷转移电阻最小，具有最优的电化学活性；而CP的电催化OER活性最差。由电流密度-时间曲线可知(图 5d)，CoB_x/Co₃O₄表现出优异的电催化OER稳定性，经过6 h的电催化反应，从35.71 mA·cm^-2的初始电流密度下降至34.49 mA·cm^-2，仅下降3.4%。如图 5e所示，在1.2~1.5 V(vs RHE)和扫速为20 mV·s^-1的条件下，经过1 000个循环伏安(CV)测试后，与初始LSV极化曲线相比，其电流密度没有发生明显的偏移，这进一步表明CoB_x/Co₃O₄在电催化OER过程中具有优良的稳定性。图 5f为近期文献报道的钴基电催化剂OER活性的对比，表明CoB_x/Co₃O₄具有较为优异的OER活性。此外，进一步探究了电极材料的电化学活性面积(ECSA)。首先在非法拉第区间1.025~1.125 V(vs RHE)记录了不同扫速下的CV曲线(图 5g、5h)，结果表明，与Co₃O₄相比，CoB_x/Co₃O₄可以达到更大的电流密度，说明其具有更大的双电层电容(C_dl)^{[28, 36]}。经过拟合得到的Co₃O₄和CoB_x/Co₃O₄的C_dl分别为9.5和27.1 mF·cm^-2(图 5i)，而ECSA与C_dl呈正相关，进一步表明CoB_x/Co₃O₄具有较大的ECSA，因此，表现出优于Co₃O₄的电催化活性^{[7, 25]}。

图 5

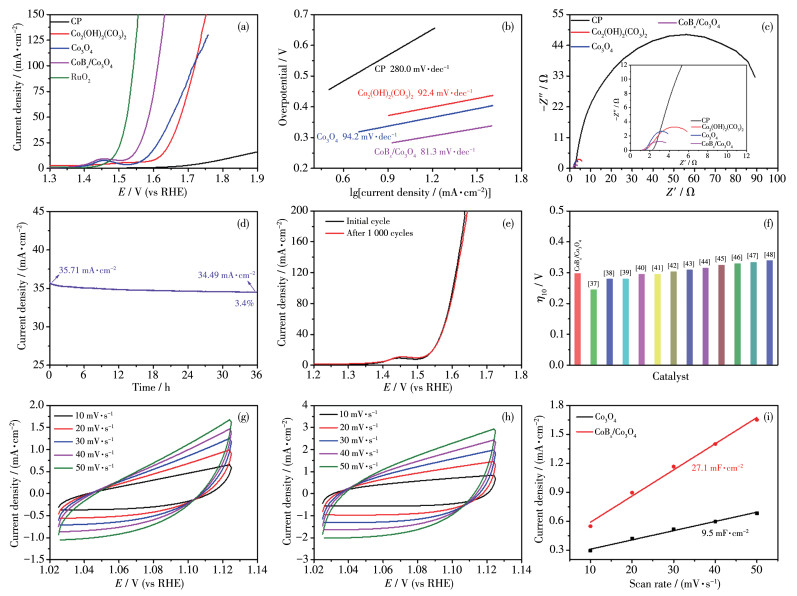

图 5. (a) LSV极化曲线; (b)对应的Tafel斜率; (c)基于Nyquist图的EIS谱; (d、e) CoB_x/Co₃O₄的稳定性测试; (f)钴基催化剂OER性能对比^[37-48]; (g) Co₃O₄和(h) CoB_x/Co_3O₄在不同扫速下的CV曲线; (i) C_dl值

Figure 5. (a) LSV curves; (b) Corresponding Tafel plots; (c) EIS spectra based on Nyquist plots; (d, e) Stability test of CoB_x/Co₃O₄; (f) Reported Co-based catalysts for OER^[37-48]; CV curves of (g) Co₃O₄ and (h) CoB_x/Co₃O₄ at different scan rates; (i) C_dl values

下载: 全尺寸图片幻灯片

为进一步研究电催化OER过程对电极材料表面化学结构的影响。对经长时间(24 h)稳定性测试后的CoB_x/Co₃O₄进行表征，结果如图 6所示。分析表明，测试前CoB_x/Co₃O₄位于188、466、510、604和669 cm^-1处的Raman特征峰分别对应结晶Co₃O₄的F_2g、E_g、F_2g、F_2g和A_1g模式(图 6a) ^[49-51]。经长时间电催化OER后，位于188和604 cm^-1处的特征峰信号消失而位于466、510和669 cm^-1处的特征峰则向高波数方向移动，表明其表面结构发生一定的变化，这主要是由于电极材料表面有高价态的钴基氧化物生成，导致CoB_x/Co₃O₄的晶体结构发生一定程度的畸变^[36-37]。另外，经24 h的电催化OER后，其电极材料的主要物相结构没有发生明显的变化，仍为Co₃O₄ (图 6b)。从ESR谱中可以看出，与Co₃O₄相比，CoB_x/Co₃O₄表现出明显的氧空位信号(g=2.001，图 6c)^[52-53]。图 6d为稳定性测试前后CoB_x/Co₃O₄的XPS全谱图，该图表明样品中主要包含Co和O元素，经过24 h的OER反应后，Co、O和B的原子比为40.64:59.02:0.34(反应前为42.46:56.22:1.32)。如图 6e所示，与初始电极材料相比，位于780 eV以及795 eV附近的Co2p特征峰有明显的宽化现象，并且其特征峰有向高能态迁移的现象(~0.2 eV)，这表明经过长时间的OER反应，CoB_x/Co₃O₄表面高价Co的含量有一定的增加，其表面或许有一定量的CoOOH生成，这也被认为是其电催化OER的活性位点^[54-55]。而电催化OER过程中低价Co向高价态Co的转变导致了电极表面氧含量的增加，促使B1s的信号减弱或消失(图 6f)。

图 6

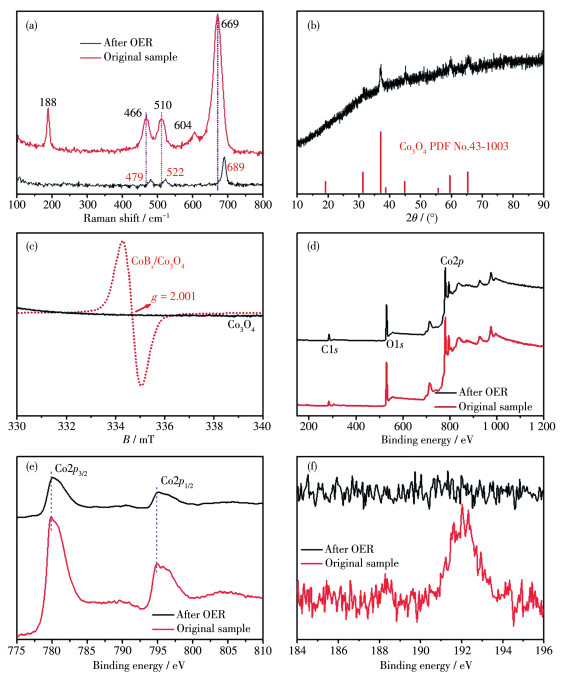

图 6. CoB_x/Co₃O₄经长时间电催化OER后的(a) Raman图、(b) XRD图、(c) ESR谱图、(d) XPS总谱图、(e) Co2p的高分辨XPS谱图和(f) B1s的高分辨XPS谱图

Figure 6. (a) Raman spectra, (b) XRD patterns, (c) ESR spectra, (d) wide scan XPS spectra, (e) high-resolution XPS spectra of Co2p, and (f) high-resolution B1s XPS spectra of CoB_x/Co₃O₄ after a long period of electrocatalysis OER

下载: 全尺寸图片幻灯片

CoB_x/Co₃O₄电催化剂优异的电催化OER活性主要归因于以下几点: (1)在NaBH₄的作用下，电极表面生成的氧空位可有效增强电子的传输性能，可以促进其电催化OER活性的提高^[56-57]；(2)无定型CoB_x的薄片结构增加了催化剂表面的电导率，促进了OER过程中的电子传输，同时，薄片结构可以暴露更多的活性位点，这也提高了其电催化活性^{[24, 28, 58]}；(3)在电化学过程中，原位生成的高价态Co物种(如CoOOH)也进一步增强了其OER性能^{[7, 54-55]}。

3. 结论

以硝酸钴、尿素、氟化铵为原料，经水热、退火等步骤制备了Co₃O₄纳米棒，然后通过NaBH₄溶液处理，在Co₃O₄纳米棒表面形成无定型结构的CoB_x纳米片，并伴随大量氧空位的生成。在Co₃O₄、CoB_x和氧空位三者的协同作用下，CoB_x/Co₃O₄的OER活性明显提高，达到10 mA·cm^-2的电流密度时，所需过电位由Co₃O₄的346 mV降至CoB_x/Co₃O₄的298 mV，并具有良好的电化学稳定性。
