• 高纯氯化铝在透明陶瓷、钇铝石榴石、高性能催化剂等新材料领域显示出广泛的应用前景。随着对原料氯化铝纯度的要求越来越高，发展一种新技术，将现有的工业原料氯化铝进行提纯获得高纯氯化铝显得尤为重要^[1-4]。现有生产工艺中铁杂质是氯化铝中常见且不易去除的杂质。为提高氯化铝的纯度，降低氯化铝中的铁杂质含量，甚至痕量级别，许多工作者进行了研究。氯化铝纯化的方法主要有萃取法、阴离子树脂吸附法、无水氯化铝升华法、溶液重结晶法等。Mishra等^[5]研究了HCl浓度和Aliquat336萃取剂浓度对萃铁萃取率的影响，用0.4 mol/L的Aliquat336萃取铁质量浓度为19 g/L、HCl浓度为9 mol/L的水相，一次萃取率为97%。Cui等^[1]使用Aliquat336萃取含铝煤矿废弃物中的铁，萃取后六水氯化铝中铁质量分数低于0.005%；Zhu等^[6]使用0.3 mol/L的Lix63和0.33 mol/L的Versatic10协同萃取铜离子浓度为14 g/L、铁离子浓度为4.7 g/L的水相，相比为1:2，质量分数95%的Cu和14%的Fe萃取入有机相，铁萃取率大于10%。魏存弟等^[7]使用磷酸、乙酰胺等萃取剂，制备的结晶氯化铝中杂质氯化铁的质量分数在0.2%~0.3%。HCl浓度大于9 mol/L时，Cyanex 921的萃取率为99.8%，Cyanex 923的萃取率为99.9%，TBP的萃取率为99.7%^[8]。Wang等^[9]采用N₂₃₅萃取15 g/L Fe³⁺、32 g/L Al³⁺、40 g/L Ca²⁺溶液中的铁，其中盐酸浓度是3 mol/L，萃取后溶液中Fe³⁺的质量浓度是0.0165 g/L。仲碳伯胺N1923作为萃取剂，正辛醇为改性剂，煤油为稀释剂。有机相中N1923萃取剂、正辛醇、煤油体积分数分别为25%、25%和50%，相比为1:2，pH=1.2，在含Fe³⁺ 2.3 g/L和含Al³⁺ 89.4 g/L的硫酸铝溶液中，萃取铁一次萃取率高达99.99%^[10]。酰胺萃取剂N, N′-二甲基-N, N′-二丁基丙二酰胺(DMDBMA)、N, N′-二甲基-N, N′-二苯基丙二酰胺(DMDPHMA)、N, N′-二甲基-N, N′-二苯基十四烷基丙二酰胺(DMDPHTDMA)，在HCl浓度高于5 mol/L时，对0.01 mol/L铁离子的萃取率大于90%^[11]。30%N, N-二乙基十二酰胺(DEDA)萃取剂、30%异癸醇，萃取合成的含Fe³⁺ 20 g/L、含Cl^- 6 mol/L的红土镍矿氯化浸出液，萃取率约为90%^[12]。吕子剑等^[13]使用树脂对氯化铝溶液中的铁离子进行吸附，将氯化铁浓度为1.5 g/L的氯化铝溶液通过树脂，得到含铁0.25 mg/L的氯化铝精制液。寇晓康等^[14]研究树脂对氯化铝中铁杂质的吸附性能，将铁离子浓度为2.3 g/L的氯化铝溶液使用树脂吸附后，氯化铝溶液中的铁离子浓度为0.01 g/L。吸附法显示出较好的性能，但不易实现连续化操作。升华法、重结晶法等存在操作复杂、设备要求高、除铁效果不佳等问题，很难达到高纯的要求^[15-16]。萃取法操作简便，易实现连续化，产品质量稳定，是比较高效的提纯方法。综上所述，萃取法是优选的方法。目前报道的萃取研究体系大多在低酸度下萃取，效果不理想，易引入其它杂质，高酸度下萃取效果相对较好，但存在高酸腐蚀以及酸难以回收等问题，使得实际应用还有困难，而且萃铁效果达不到高纯氯化铝生产工艺对铁含量的要求。

  本文研究酰胺类萃取剂N, N, N′, N′-四丁基丙二酰胺(TBMA)、N, N, N′, N′-四辛基-3-氧戊二酰胺(TODGA)对氯化铝体系中铁杂质的萃取性能及影响因素，并与常用萃取剂和甲基异丁基甲酮(MIBK)^[17-18]进行了分析对比，探究提纯制备高纯氯化铝的有效萃取方法。

  1   实验部分

  1.1   仪器和试剂

  TU-1810型紫外可见分光光度计(北京普析通用仪器有限责任公司)，SPECTRO ARCOS型电感耦合等离子体-原子发射光谱(ICP-AES，德国斯派克分析仪器公司)。工业无水氯化铝(99.9%，淄博纳诺工贸有限公司)，邻二氮菲(分析纯，99.0%，国药集团化学试剂有限公司)，盐酸羟胺(分析纯，98.5%，天津市大茂化学试剂厂)，pH=4.5的乙酸-乙酸钠缓冲溶液。MIBK(分析纯，天津市科密欧化学试剂有限公司)，TBMA和TODGA参照本实验室报道的方法^[18-19]制备提纯，结构如图 1所示。将工业无水氯化铝升华，称量13.334 g升华的AlCl₃(铁质量浓度约5 mg/L)到50 mL容量瓶中，准确加入不同量的浓盐酸和已知浓度的铁溶液，定容、摇匀，得到Al³⁺浓度为2.0 mol/L的氯化铝溶液。

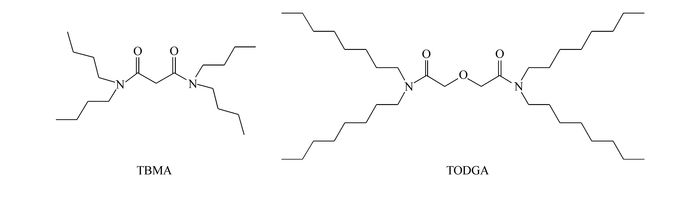

  图1 TBMA和TODGA分子结构图 Figure1. The molecular structures of TBMA and TODGA

  图选项

  下载全尺寸图像

  下载幻灯片

  1.2   实验方法

  将配制好的水相3.0 mL置于10 mL振荡管中，加入3.0 mL配制好的对应浓度的有机相，旋紧缠有四氟带的塞子，放入设置好温度的水浴恒温振荡器中，振荡速度为280 r/min，振荡需要的时间后，离心分离两相。取一定体积的水相于容量瓶中，采用邻二氮菲分光光度法^[20-22]测定氯化铝水溶液中的铁杂质含量。

  2   结果与讨论

  2.1   振荡时间对萃取的影响

  为考察TBMA、TODGA、MIBK萃取体系振荡时间对萃取率的影响，配制氯化铝水相和有机相。水相中的Al³⁺浓度为2.0 mol/L，Fe³⁺浓度为0.0036 mol/L(0.2 g/L)，HCl浓度为1.2 mol/L。有机相分别为含有体积分数10%辛醇的0.20 mol/L TBMA环己烷溶液、纯MIBK有机相、0.20 mol/L TODGA环己烷溶液及0.20 mol/L TODGA正十二烷溶液。在25 ℃条件下分别振荡0.5、1.0、1.5和2.0 h，按时取出水相，分别测其铁含量。

  图2 不同有机相萃取率随振荡时间的变化 Figure2. The change of extraction efficiency of different organic phases with oscillating time

  图选项

  下载全尺寸图像

  下载幻灯片

  从萃取率随着振荡时间的变化可以看出，0.5 h各体系已接近或达到萃取平衡。萃取速度较快，有利于工业生产中的应用。从图中可以看出，此条件下TODGA的萃取效果优于TBMA，并且比纯MIBK的萃取效果还要好。

  2.2   酸浓度对不同萃取剂萃铁的影响

  配制不同盐酸浓度的氯化铝溶液，其中Al³⁺浓度为2.0 mol/L，Fe³⁺浓度为0.0036 mol/L(0.2 g/L)。配制的有机相分别为纯MIBK有机相、0.20 mol/L TBMA的环己烷溶液、含辛醇体积分数10%的0.20 mol/L TBMA的环己烷溶液、0.20 mol/L TODGA的环己烷溶液和0.20 mol/L TODGA的正十二烷溶液。25 ℃下分别进行萃取实验，萃取时间均大于或等于60 min。考察酸浓度对不同萃取有机相萃取铁的影响。

  振荡过程中，发现TBMA有机相有乳化结块现象。重复实验时，有机相中加入体积分数10%的辛醇，乳化现象基本消失。数据平行测量两次以上。

  从图 3中可以看出，盐酸浓度在0~2 mol/L时，TBMA的萃取率较低，酸浓度在3.0 mol/L左右时萃取率出现突跃，达到该条件下的较好萃取水平。加入辛醇后，盐酸浓度在0~2 mol/L时，萃取率略有降低；当盐酸浓度在2~4 mol/L时，萃取率略有升高，应该是辛醇起到降低乳化的作用，对萃取有利。加入辛醇的TBMA有机相，盐酸浓度在4 mol/L时接近萃取完全。

  图3 酸浓度对不同萃取剂萃取铁的影响 Figure3. The effect of acid concentration on the extraction of iron from different extractants

  图选项

  下载全尺寸图像

  下载幻灯片

  纯甲基异丁基酮的萃取率在低酸浓度下比较低，当酸浓度达到4 mol/L时，萃取率大于90%。萃取率随酸浓度的变化趋势与TBMA差不多。同时注意到MIBK随着酸浓度的增加，萃取率有两次突跃，具体机理有待进一步分析。Zhang等^[23]使用70%磷酸三丁酯(TBP)和30%的MIBK，在萃取相比为1:1的条件下，水相HCl浓度大于6 mol/L时，萃取率超过95%。当HCl浓度为5.1~5.5 mol/L、铁浓度为39 g/L时，一次萃取率为89%。但TBP容易在水相中引入P元素，MIBK易挥发、在水相中溶解度比较大，难以在提纯高纯氯化铝研究中应用。

  TODGA萃取结果显示，当盐酸浓度在0~1 mol/L时，萃取率随着酸浓度的增加而快速增加^[24]；盐酸浓度高于1.5 mol/L时，萃取率均接近100%，水相中铁含量低于0.01 mg/L。盐酸浓度为0 mol/L时，萃取率大于20%。

  研究表明，Fe³⁺是以[FeCl₄]^-与H⁺结合的缔合离子形式被萃取入有机相，1个缔合离子与2个TBMA分子作用形成两个螯合环的结构被萃取进入有机相，而与2个TODGA分子作用形成4个螯合环的结构被萃取进入有机相^[24-25]，与MIBK分子形不成螯合环。由于体系中螯合结构的稳定性，0.20 mol/L的TBMA萃取体系与纯MIBK萃取体系的萃取效果接近，而比0.20 mol/L的TODGA萃取体系的萃取效果低很多。示意图如图 4。

  图4 TBMA、TODGA和MIBK与缔合离子的螯合作用示意图 Figure4. Schematic diagram of the chelation of TBMA, TODGA and MIBK with associated ions

  图选项

  下载全尺寸图像

  下载幻灯片

  2.3   萃取剂浓度对萃取的影响

  配制0.10~0.60 mol/L不同浓度的萃取剂有机相，分别为加入10%体积分数辛醇的TBMA环己烷溶液、TODGA的环己烷溶液和TODGA的正十二烷溶液。萃取水相同2.1。25 ℃下分别进行萃取实验，萃取时间均大于或等于60 min。考察萃取剂浓度对萃取的影响。

  图 5中萃取剂TBMA的浓度在大于0.4 mol/L时，萃取率变化不大，并且乳化现象较严重。TODGA环己烷有机相中萃取剂浓度在0.1~0.4 mol/L时，萃取率随萃取剂浓度的增加而增加，达到0.4 mol/L时，萃铁接近萃取完全。TODGA正十二烷有机相中萃取剂浓度在0.1~0.2 mol/L时，萃取率随萃取剂浓度的增加而增加，在0.2 mol/L左右，萃取率就接近100%。

  图5 不同有机相中萃取剂浓度与萃取率的关系 Figure5. The relationship between the extractant concentration and the extraction efficiency in different organic phases

  图选项

  下载全尺寸图像

  下载幻灯片

  2.4   TODGA的多级萃取研究

  有机相为0.20 mol/L TODGA的正十二烷有机相，水相同2.1。取15 mL水相，加入7.5 mL有机相，室温下充分搅拌30 min，转移到分液漏斗静置分离，将水相再与7.5 mL新鲜的有机相混合，重复萃取分离操作，共萃取分离3次，分别取水相，使用ICP测其铁含量，结果如表 1所示。

  表 1  TODGA多级萃取氯化铝溶液中的铁 Table 1.  Multistage extraction of iron from the aluminum chloride solution by TODGA

  表选项

  导出Excel

  下载全尺寸表图像

  Liquor alumini chloridi	Raw water phase	First extraction	Second extraction	Third extraction
  Iron concentration/(mg·L-1)	176.2	65.6	2.5	＜0.01

  可以看出，水相与有机相的体积比按2:1进行萃取3次，萃取效果明显，水相中萃余的铁质量浓度小于0.01 mg/L，计算出氯化铝中的铁质量浓度小于1 mg/L，能够深度除去氯化铝中的铁杂质。

  2.5   TODGA萃取体系的反萃

  2.5.1   反萃取溶液的选择

  使用0.1 mol/L的碳酸钠溶液、去离子水^[25]、1 mol/L的稀盐酸水溶液，将萃取后的TODGA有机相按1:1的相比进行摇匀反洗。发现0.1 mol/L的碳酸钠溶液反洗后乳化严重，久置不分层，加热、加盐、加酸后分层效果依旧不明显；用去离子水和稀盐酸溶液洗后很容易分层，稀盐酸溶液条件下有机相对铁有萃取，水洗反萃率比较高。

  2.5.2   振荡时间对水洗反萃的影响

  有机相为萃取铁后的0.20 mol/L TODGA环己烷和0.20 mol/L TODGA正十二烷的负载有机相。水相选择去离子水。取去离子水2.0 mL于10 mL振荡管中，取2.0 mL萃取后已知铁含量的有机相，振荡速度为280 r/min，25 ℃下分别进行反萃取实验，萃取时间分别为5、15、35、60和90 min。按时取出水相，分别测其铁含量。

  从图 6可以看出，去离子水作为反萃剂具有很好的反萃性能，反萃取平衡时间短，5~10 min就达到了反萃取平衡。环己烷体系一次反萃率达到95%以上，正十二烷体系一次反萃取率在90%左右。反萃取后的有机相用于萃取实验，基本不影响萃取性能，依旧具有优异的萃取效果。

  图6 振荡时间对反萃取率的影响 Figure6. Effect of oscillation time on the reverse extraction efficiency

  图选项

  下载全尺寸图像

  下载幻灯片

  3   结论

  N, N, N′, N′-四丁基丙二酰胺(TBMA)的萃取过程存在乳化现象，当加入体积分数10%的辛醇，0.20 mol/L TBMA的环己烷溶液在盐酸浓度比较高时，萃取效果有所提升。甲基异丁基甲酮(MIBK)虽是纯有机相作为萃取剂，其萃取效果与TBMA相近，萃取率随酸浓度的变化趋势与TBMA差不多，在比较高的盐酸浓度下，萃取率比较高。N, N, N′, N′-四辛基-3-氧戊二酰胺(TODGA)萃取剂的萃取性能优异。在水相AlCl₃浓度2.0 mol/L，Fe³⁺浓度为0.0036 mol/L，盐酸浓度为1.2 mol/L时，0.20 mol/L的TODGA环己烷溶液，按水相有机相1:1的体积比进行萃取，一次萃取效果就接近完全萃取。同时，0.20 mol/L的TODGA正十二烷溶液，按水相有机相1:1的体积比进行多次连续萃取，萃取效果良好，萃取后水相含铁量低于0.01 mg/L，实现了深度除去氯化铝中铁杂质的目的。并且反萃取快速有效，有机相可重复再生利用。相对于环己烷体系，正十二烷体系在工业应用中更有优势，因此，在化工提纯氯化铝生产中有极大应用价值。

• 1. [1]

     Cui L, Cheng F Q, Zhou J F. Preparation of High Purity AlCl₃·6H₂O Crystals from Coal Mining Waste Based on Iron(Ⅲ) Removal Using Undiluted Ionic Liquids[J]. Sep Purif Technol, 2016, 167:  45-54. doi: 10.1016/j.seppur.2016.04.046

  2. [2]

     Kim, Su Tae. Method for Simultaneously Preparing High Purity Aluminum Chloride and Zinc:WO 2014208944 A1[P]. 2014-12-31.

  3. [3]

     Shiroishi Akihiro, Sanuki Sumiko, Takikawa Shinichiro, et al. Method and Apparatus for Manufacturing High Purity Aluminum:JP 2004203713A[P]. 2004-07-22.

  4. [4]

     郭宇杰, 栾兆坤, 范彬. 高浓度高Al₁₃含量聚合氯化铝溶液的制备[J]. 无机化学学报, 2007,23,(1): 63-69. GUO Yujie, LUAN Zhaokun, FAN Bin. Preparation Solution of Polymeric Aluminum Chloride with High Concentration of Al₁₃[J]. Chinese J Inorg Chem, 2007, 23(1):  63-69.

  5. [5]

     Mishra R K, Rout P C, Sarangi K. Solvent Extraction of Fe(Ⅲ) from the Chloride Leach Liquor of Low Grade Iron ore Tailings Using Aliquat 336[J]. Hydrometallurgy, 2011, 108:  93-99. doi: 10.1016/j.hydromet.2011.03.003

  6. [6]

     Zhu Z, Zhang W, Cheng C Y. A Synergistic Solvent Extraction System for Separating Copper from Iron in High Chloride Concentration Solutions[J]. Hydrometallurgy, 2012, 113/114:  155-159. doi: 10.1016/j.hydromet.2011.12.016

  7. [7]

     魏存弟, 郭昭华, 董宏, 等. 一种氯化铝浆液萃取除铁的方法: CN 103435080B[P]. 2015-12-09.WEI Cundi, GUO Zhaohua, DONG Hong, et al. A Method for Extracting Iron from Aluminum Chloride Slurry:CN 103435080B[P]. 2015-12-09(in Chinese).

  8. [8]

     Mishra R K, Rout P C, Sarangi K. A Comparative Study on Extraction of Fe(Ⅲ) from Chloride Leach Liquor Using TBP, Cyanex 921 and Cyanex 923[J]. Hydrometallurgy, 2010, 104:  298-303. doi: 10.1016/j.hydromet.2010.07.003

  9. [9]

     Wang X Y, Ma C, Liu J. Studies of Selective Removal of Iron(Ⅲ) from the Simulated Bauxite Hydrochloric Acid Leaching Liquor by Solvent Extraction[J]. Adv Mater Res, 2013, 746:  31-33. doi: 10.4028/www.scientific.net/AMR.746

  10. [10]

      Li M Y, He Z M, Zhou L. Removal of Iron from Iindustrial Grade Aluminum Sulfate by Primary Amine Extraction System[J]. Hydrometallurgy, 2011, 106:  170-174. doi: 10.1016/j.hydromet.2010.12.018

  11. [11]

      Paiva A P, Costa M C. Application of N, N'-Tetrasubstituted Malonamides to the Recovery of Iron(Ⅲ) from Chloride Solutions[J]. Hydrometallurgy, 2005, 77:  103-108. doi: 10.1016/j.hydromet.2004.10.014

  12. [12]

      Zhu Z W, Karol Tulpatowicz, Yoko Pranolo. Fe(Ⅲ) Removal from a Synthetic Chloride Leach Solution of Nickel Laterite by N, N-Diethyldodecanamide[J]. Miner Eng, 2014, 61:  47-53. doi: 10.1016/j.mineng.2014.03.008

  13. [13]

      吕子剑, 蒋引珊, 郭昭华, 等. 一种氯化铝溶液除铁的方法: CN101838004A[P]. 2010-09-22.LV Zijian, JIANG Yinshan, GUO Zhaohua, et al. A Method for Removing Iron from Aluminum Chloride Solution:CN101838004A[P]. 2010-09-22(in Chinese).

  14. [14]

      寇晓康, 郭昭华, 樊文岷, 等. 含铁氯化铝溶液除铁的方法: CN105016368A[P]. 2015-11-04.KOU Xiaokang, GUO Zhaohua, FAN Wenmin, et al. Method for Removing Iron from Iron Containing Aluminum Chloride Solution:CN105016368A[P]. 2015-11-04(in Chinese).

  15. [15]

      吴兴科. 无水氯化铝在真空条件下的升华研究[J]. 精细化工, 1988,5,27-30. WU Xingke. Sublimation of Anhydrous Aluminum Chloride Under Vacuum Condition[J]. Fine Chem, 1988, 5:  27-30.

  16. [16]

      冯月斌, 戴永年, 刘永成. 无水三氯化铝及结晶三氯化铝的生产工艺和应用[J]. 真空科学与技术学报, 2008,29,(5): 336-339. FENG Yuebin, DAI Yongnian, LIU Yongcheng. The Production Process and Application of Anhydrous Aluminum Chloride and Aluminum Chloride Crystal[J]. Chinese J Vac Sci Technol, 2008, 29(5):  336-339.

  17. [17]

      江涛, 苏元复. 溶剂萃取法从氯化锌溶液中除铁(Ⅲ)[J]. 华东化工学院学报, 1988,14,(5): 537-543. JIANG Tao, SU Yuanfu. Removal of Iron from Zinc Chloride Solution by Solvent Extraction[J]. J East China Inst Chem Technol, 1988, 14(5):  537-543.

  18. [18]

      赵红丽, 琚行松, 赵立新. 甲基异丁基甲酮萃取制备高纯Fe₂O₃的研究[J]. 合肥工业大学学报, 2006,29,(9): 1132-1135. ZHAO Hongli, JU Xingsong, ZHAO Lixin. Preparation of High Purity Fe₂O₃ by Methyl Isobutyl Methanol Extraction[J]. J Hefei Univ Technol, 2006, 29(9):  1132-1135.

  19. [19]

      杨全宁. 丙二酰胺盐酸体系中萃取铁和稀土及动力学研究[D]. 济南: 济南大学, 2016. http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=D01049586YANG Quanning. Study on the Extraction of Iron and Rare Earth and Its Kinetics in Malonamide Hydrochloride[D]. Ji'nan:Ji'nan University, 2016(in Chinese). http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=D01049586

  20. [20]

      韦兵. N, N, N', N''-四辛基-3-氧戊二酰胺/HNO₃萃取稀土元素的动力学研究[D]. 济南: 济南大学, 2016. http://cdmd.cnki.com.cn/Article/CDMD-10427-1016259846.htmWEI Bing. Study on Kinetics of Extraction of Rare Earth Elements by TODGA in HNO₃[D]. Ji'nan:Ji'nan University, 2016(in Chinese). http://cdmd.cnki.com.cn/Article/CDMD-10427-1016259846.htm

  21. [21]

      黄志中, 罗六保, 张世誉. 邻二氮菲分光光度法测定铁条件选择实验的改进[J]. 化工科技, 2008,16,(6): 50-53. HANG Zhizhong, LUO Liubao, ZHANG Shiyu. Improvement on the Determination of Iron Condition by the Method of Phenanthroline[J]. Sci Technol Chem Ind, 2008, 16(6):  50-53.

  22. [22]

      李丝红, 郭幼红. 邻二氮菲分光光度法测定微量铁实验探讨[J]. 海峡药学, 2013,25,(8): 82-85. LI Sihong, GUO Youhong. An Experimental Study on the Determination of Trace Iron by Phenanthroline[J]. Strait Pharm J, 2013, 25(8):  82-85.

  23. [23]

      GB/T 3049-2006/ISO 6685: 工业用化工产品铁含量测定的通用方法[S]. 1982.GB/T 3049-2006/ISO 6685:General Method for the Determination of Iron Content of Chemical Products Industry[S].1982(in Chinese).

  24. [24]

      Zhang G Z, Chen D S, Wei G Y. Extraction of Iron(Ⅲ) from Chloride Leaching Liquor with High Acidity Using Tri-n-butyl Phosphate and Synergistic Extraction Combined with Methyl Isobutyl Ketone[J]. Sep Purif Technol, 2015, 150:  132-138. doi: 10.1016/j.seppur.2015.07.001

  25. [25]

      Cai X C, Han J X, Pang M P. Structural Effect of Diamide Extractants on the Extraction Behaviour of Fe(Ⅲ) from Hydrochloric Acid[J]. Hydrometallurgy, 2016, 164:  48-53. doi: 10.1016/j.hydromet.2016.05.009

  26. [26]

      蔡绪灿. 双酰胺萃取剂的合成及萃取性能研究[D]. 济南: 济南大学, 2016. http://cdmd.cnki.com.cn/Article/CDMD-10427-1016257737.htmCAI Xucan. Study on the Synthesis and Extraction Performance of Bisamide Extractant[D]. Ji'nan:Ji'nan University, 2016(in Chinese). http://cdmd.cnki.com.cn/Article/CDMD-10427-1016257737.htm

•
