有机化学  2016, Vol. 36 Issue (3): 480-489   PDF
低共熔溶剂在绿色有机合成中的应用
熊兴泉 , 韩骞 , 石霖 , 肖上运 , 毕成
华侨大学材料科学与工程学院 福建省高校功能材料重点实验室 厦门 361021
国家自然科学基金(No. 21004024)、福建省自然科学基金(No. 2016J01063)、福建省高校新世纪优秀人才支持计划(No. 2012FJ-NCET-ZR03)和福建省高校杰出青年科研人才培育计划(No. 11FJPY02)以及华侨大学中青年教师科研提升资助计划(No. ZQN-YX103)资助项目
*通讯作者：熊兴泉, E-mail: xxqluli@hqu.edu.cn
摘要：自1991年"绿色化学"的概念被提出以来, 溶剂的绿色化一直备受关注.在过去的二十年时间里, 离子液体得到长足发展, 但是随着研究的不断深入, 离子液体的部分弊端也慢慢浮现.在最近几年兴起了一种新型的低熔点混合物溶剂——低共熔溶剂.与传统离子液体相比, 低共熔溶剂制备简单、价格便宜、均具有生物可降解性, 因此被用来作为一种新型绿色溶剂.近年来, 低共熔溶剂在绿色有机合成中的应用受到了越来越多的应用.本文重点从低共熔溶剂在环化反应、取代反应、加成反应、多组分反应以及酶催化反应等方面的应用讨论近几年来低共熔溶剂的研究进展, 并对其发展趋势进行展望.
关键词：低共熔溶剂    绿色化学    有机合成    催化
Application of Deep-Eutectic Solvents in Green Organic Synthesis
Xiong Xingquan , Han Qian , Shi Lin , Xiao Shangyun , Bi Cheng
Key Laboratory for Functional Materials of Fujian Higher Education, College of Materials Science and Engineering, Huaqiao University, Xiamen 361021
Received: August 5, 2015; published: October 31, 2015; published online: December 4, 2015
Project supported by the National Natural Science Foundation of China (No. 21004024), the Natural Science Foundation of Fujian Province (No. 2016J01063), the Program for New Century Excellent Talents in Fujian Province (No. 2012FJ-NCET-ZR03), the University Distinguished Young Research Talent Training Program of Fujian province (No. 11FJPY02) and the Promotion Program for Young and Middle-aged Teacher in Science and Technology Research of Huaqiao University (No. ZQN-YX103)
Abstract: Since the definition of "green chemistry" was proposed in 1991, the green solvents have attracted considerable attention. In the two decades ago, ionic liquids grew up. However, as following the research, it was found that ionic liquids had some drawbacks. Nowadays, some new types of low-transition-temperature mixtures, i.e. deep-eutectic solvents (DES) are raised. Compared with the traditional ionic liquids, deep-eutectic solvents are greener, cheaper and more accessible. Furthermore, the preparation methods of deep-eutectic solvents are easy, and the components of them are biodegradable. In recent years, deep-eutectic solvents have been applied as green solvents in organic synthesis widely. In this review, the application of deep-eutectic solvents in cyclization reactions, replacement reactions, addition reactions, multicomponent reactions, enzyme catalytic reactions and other reactions in the last few years are briefly summarized, and the prospects of DESs are also discussed.
Key Words: deep-eutectic solvents    green chemistry    organic synthesis    catalysis

室温离子液体(RTIL)在近二十年来备受关注, 特别是在化学合成、材料化学、电化学领域以及最近兴起的细胞质的预处理领域[1～4]. 2009年Seddon和同事[5]就曾报道, 现有的许多离子液体已用于工业生产, 并且有250种被商品化.但由于离子液体对于杂质的存在十分敏感, 即使微量的杂质存在也有可能影响其理化性质, 为此离子液体的制备过程要求极其高, 这也就导致了离子液体其价格居高不下, 从而限制了其在工业中的广泛应用.同时, 离子液体存在毒性和生物降解性差等缺点.

针对这些弊端, 科研工作者发展了一种新型、绿色的低熔点混合物溶剂, 也就是低共熔溶剂(DESs)作为有机反应的溶剂[6～8].与传统离子液体相比, 低共熔溶剂制备简单、价格便宜、均具有生物可降解性, 因此被用来作为一种新型绿色溶剂.低共熔溶剂是由氢键受体(HBA)(季铵盐)与氢键供体(HBD)(羧酸、多元醇、尿素等)组成或由季铵盐与金属盐类物质(如ChCl/MCl2)组成, 并且组成低共熔溶剂的物质大多都是可以再生的.虽然之前有一部分人认为低共熔溶剂是离子液体的一种, 但现在看来两者还有本质上的区别的: (1)低共熔溶剂并不是由完全离子化物质组成; (2)其键合形式也并非是离子键, 而是以氢键为主.虽然在此之前也有关于低共熔溶剂的综述报道, 但是鲜有针对最近几年其在有机领域的最新应用研究的报道.为此, 本文重点从低共熔溶剂在环化反应、取代反应、加成反应、多组分反应以及酶催化反应等方面的应用讨论近几年来低共熔溶剂的研究进展, 并对其发展趋势进行展望.

1 简介低共熔溶剂

低共熔溶剂是由Abbott等[9]在2003年发表的文章中首次提出, 他们通过氯化胆碱(ChCl; m.p. 302 ℃)与尿素(urea; m.p. 113 ℃)以物质的量比为2:1共混形成了一种低于两种组成物质熔点的混合物(m.p. 12 ℃), 这种混合物也是第一种被定义为低共熔溶剂的物质.而随着研究的不断深入, 诸多学者都提出了自己的见解.如Abbott等提出了对于熔点降低的见解:氢键供体(尿素)与季铵盐(ChCl)之间形成氢键作用(Scheme 1), 从而抑制了固体的析出.这种由ChCl组成的低共熔溶剂有着许多的优点: (1)价格低廉; (2)水的化学惰性(易于储存); (3)易于制备, 低共熔溶剂通常情况条件下是由两种及以上便宜安全无毒的物质经过简单的混合而制得的; (4)大部分低共熔溶剂是可生物降解的, 并且有良好的生物相容性和无毒性, 增强了介质的绿色度.同时, 由于低共熔溶剂的理化性质(密度、粘度、折射率、导电性、表面张力以及化学惰性等)与常见的离子液体相近, 因此低共熔溶剂是一种有望能够代替离子液体的溶剂.就目前公开发表的文献来看, 常见的HBD与HBA如图 1所示.

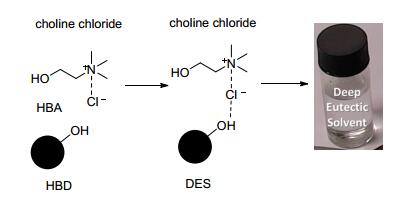

图式1 低共熔溶剂的制备 Scheme1 Preparation of deep-eutectic solvent

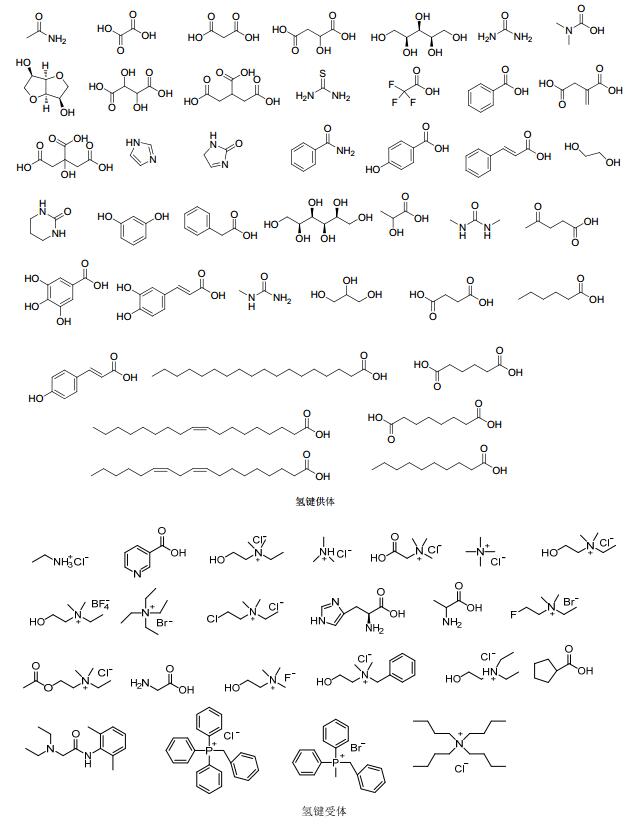

图 1 用来合成低共熔溶剂常用的氢键给体与氢键受体 Fig 1 Typical structures of HBDs and HBAs for deep-eutectic solvent synthesis
2 低共熔溶剂在有机合成中的应用

在有机合成领域, 由于经常使用的常规有机溶剂存在有潜在毒性、安全性以及不价廉易得等问题, 合适溶剂的选择是非常重要的, 所以溶剂的绿色化一直是研究的热点.溶剂不仅要能溶解各组分反应物, 更重要的是能使催化剂与各组分反应物之间紧密接触, 以及在反应完成之后能够便于催化剂的回收和生成物的分离纯化.因此, 对于一个有机反应来说, 绿色、价廉以及合适的溶剂的选择成为了一个重要的研究课题.近几年, 由于对离子液体研究的进一步深入, 其在稳定纳米粒子、固载均相催化剂和催化转化再生材料等方面有着明显的优势.虽然离子液体存在着诸多的优点, 但是其也有明显缺陷, 即制备离子液体的过程不绿色、需要多步合成导致其不价廉易得等.这些问题得不到解决, 其发展必定受到限制.然而低共熔溶剂的出现为溶剂的绿色化、廉价化的研究提供了一个新的方向.下面将结合实例对其在绿色有机合成中的应用进行阐述.

2.1 低共熔溶剂在环化反应中的应用

2002年Davies等[10]报道了Diels-Alder反应在ChCl/ MCl2中进行的可行性.实验结果表明, 路易斯酸性的低共熔溶剂能显著地增加反应的速率, 各种二烯和亲二烯体在ChCl/MCl2的进行Diels-Alder反应(Scheme 2), 其产率在85%～91%, 而内/外选择性在83:17到97:3的范围内.

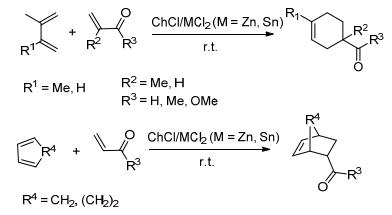

图式2 在低共熔溶剂体系中进行Diels-Alder反应 Scheme2 Diels-Alder reaction in deep-eutectic solvent

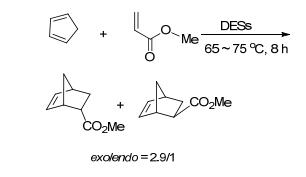

2005年, Imperato等[11]研究了在不同碳水化合物, 如果糖、麦芽糖、乳糖、甘露醇、葡萄糖和山梨醇与尿素和N, N-二甲基脲(DMU)两两组合而成的系列低共熔溶剂中, Diels-Alder反应的差异性.研究表明, 在果糖/ DMU (7/3)的低共熔溶剂中, Diels-Alder反应在71 ℃条件下反应8 h后获得了比较满意的效果(Eq. 1).作者还采用其他的一些低共熔溶剂用于该反应中, 其产率在72%～100%之间, 而其产物的内/外选择性比在2.7/1到5/1之间.相较而言, 基于碳水化合物的低共熔溶剂一点也不逊色于其他绿色溶剂(例如超临界CO2、水、咪唑类离子液体等).

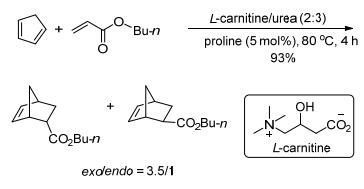

在2009年, König和同事[12]报道了在含有5%脯氨酸的L-肉碱/尿素(2:3)组成的低共熔溶剂体系中进行催化Diels-Alder反应.当反应在80℃进行4 h后, Diels-Alder的加成产物的产率高达93% (Eq. 2).该低共熔溶剂体系可以替代了一些溶剂, 如离子液体、超临界二氧化碳、水等, 而且脯氨酸可以代替Sc(OTf)3作为催化剂, 避免了钪金属离子盐对产物的污染.

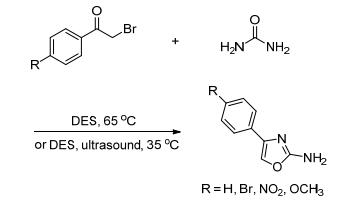

Shankarling等[13]报道了通过低共熔溶剂(ChCl/urea)作为溶剂应用超声和热辅助合成氨基噁唑衍生物(Eq. 3).结果表明, 应用超声辅助方法在8 min内合成的目标产物产率为90%, 这要远远高于应用普通热辅助方法合成3.5 h生成的产率(其产率为69%).应用超声合成产物的结晶度21.12%, 相较于应用普通热方法合成产率的结晶度8.33%, 结晶度增加了近60%左右.除此之外, 通过计算超声合成方法要比普通热合成方法节约近70%的能量.

(1)
(2)
(3)

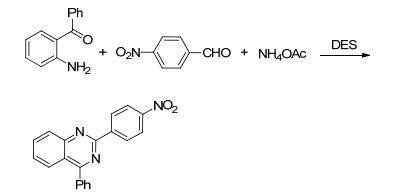

2012年, Zhang等[14]报道了通过2-氨基苯丙酮、乙醛和乙酸铵在碳水化合物基的低共熔溶剂中合成喹唑啉的衍生物(Eq. 4).特别是在麦芽糖/DMU/NH4Cl中, 喹唑啉的产率高达92%.这中合成方法底物来源范围广, 并且产物可以通过结晶或者用乙酸乙酯从低共熔溶剂中分离, 这样低共熔溶剂就可以再次循环使用了.

(4)
2.2 低共熔溶剂在取代反应中的应用

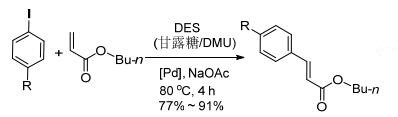

2006年, König等[10]研究了苯基硼酸与芳基溴在不同碳水化合物-尿素-无机盐的组成的低共熔溶剂中钯催化下的Suzuki偶联反应.结果表明, 在该体系中Suzuki偶联反应能够顺利进行, 联芳基产物分离后的产率为78%～98%.随后, 该小组又把钯催化的Heck反应成功在D-甘露糖/DMU (3/7)体系中进行.在均相催化剂[例如Pd(OAc)2、PdCl2(PPh3)2]条件下, 交联产物的产率十分理想(77%～91%) (Eq. 5).相较于传统的咪唑类离子液体, 在低共熔溶剂中进行该反应的反应温度更低(80 ℃ vs. 120℃), 反应速率更快.当作者使用异相催化剂(例如Pd/C), 发现该反应反应速率有明显下降, 这归结于异相催化剂的加入增加了体系的粘度, 体系中的物质运动受阻.

(5)

2009年, Zou等[15]报道了在ChCl/对甲苯磺酸(p-TsOH) (比例为1:1)的低共熔溶剂体系中合成α, α-二氯苯甲酮的方法.在低共熔溶剂与苯乙酮的比率为1:1的体系中, 加入作为氯源的1, 2-二氯-5, 5-二甲基乙内酰脲, 在室温下α, α-二氯化取代物的产率为86% (Eq. 6).在反应结束后, α, α-二氯化取代物在ChCl/p-TsOH的低共熔溶剂中应用甲基叔丁基醚作为分离溶剂, 产物很容易从低共熔溶剂体系中分离出来, 为此作者成功地将该低共熔溶剂回收了5次.

(6)

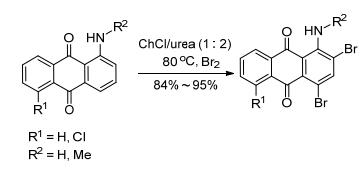

在2010年, Shankarling等[16]研究了1-氨基蒽-9, 10-醌衍生物在ChCl和尿素的体系中进行亲电取代反应. 80 ℃以及使用2.5 equiv.液溴的反应条件下, 二溴取代产物的产率为84%～95% (Eq. 7), 相较于传统的有机溶剂(甲醇, 氯仿), 反应条件更为简单, 反应速率更高, 产率亦有所增高, 而且避免了有毒溶剂与催化剂的使用, 为其绿色合成提供了新的思路.

(7)

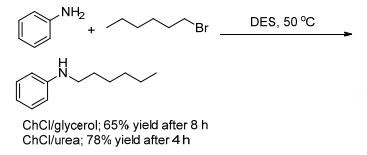

2011年Shankarling等[17]报道了ChCl/尿素和ChCl/甘油的低共熔溶剂可以用于制备单取代N-芳烃胺的催化剂和溶剂(Eq. 7).特别值得注意的是, 由ChCl/尿素组成的低共熔溶剂要比由ChCl/甘油的低共熔溶剂的效果明显, 其原因可能是前者的碱性更强.这个方法有着很强的应用前景, 这是由于芳胺和烷基溴化物的种类繁多, 在温度达到50 ℃时相应的单取代N-芳烃胺的产率为70%～89%.在反应结束后, 产物可以通过乙酸乙酯从由ChCl/尿素组成的低共熔溶剂中萃取分离出来.最后作者还报道了其成功将低共熔溶剂回收5次, 并且反应产率没有明显下降, 从而克服了酶催化反应过程中由于循环使用而导致酶失活的缺陷.

(8)

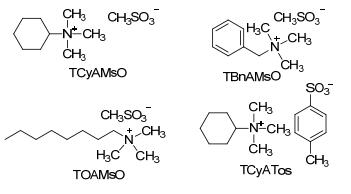

2012年, Germani等[18]报道了应用新型布朗斯特酸低共熔溶剂作为羧酸和醇的酯化媒介.他们报道的新型布朗斯特酸低共熔溶剂中不含有任何的卤素和金属原子, 它的组成是季铵盐与甲基磺酸盐或对苯甲磺酸盐, 其中甲基磺酸盐与对苯甲磺酸盐作为季铵盐的反离子存在, 这样就避开了一些弊端.结果表明, 应用低共熔溶剂作为媒介进行羧酸和醇的酯化反应其反应条件温和(Eq. 9), 并且产率大部分高于70%.对低共熔溶剂进行了循环次数的测定发现, 当低共熔溶剂循环8次后仍然具有催化效果, 并且其产率高达92%.

Imperato等[19]研究了在各种碳水化合物-尿素-盐熔体中Stille交联反应.研究表明, 在90 ℃以及四乙基锡或四丁基锡等存在条件下进行交联反应(Scheme 3), 麦芽糖/DMU/NH4Cl组成的低共熔溶剂能使锡上的丁基和乙基很好地转移到碘代苯上.而后作者又使用尿素代替DMU, 产率没有明显下降.但相较于之前的反应条件, 成本更低、更为绿色.值得一提的是, 与咪唑类离子液体相比, 该体系没有联苯产物的生成.另外, 当在多元醇/DMU/NH4Cl (多元醇是乳糖、麦芽糖、甘露醇、山梨醇)混合体系组成的低共熔溶剂中, 应用Stille交联偶合通过芳基溴化物与三丁基锡制备联苯, 反应完成后, 目标产物的产率在85%～100%.更为重要的是, 钯催化剂可回收再循环使用.另外, 由于产物在加入水的催化相中是不相溶的, 因此相较于二甲基甲酰胺、二氧六环而言, 这种分离方法是更为绿色和环境友好.

(9)

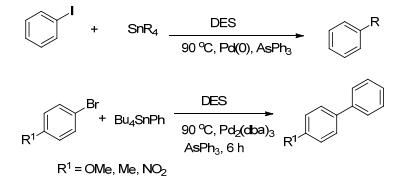

图式3 在低共熔溶剂体系中进行钯催化的Stille偶联反应 Scheme3 Palladium-catalyzed Stille coupling reaction in deep-eutectic solvent

2015年, Wang等[20]研究了在不同的低共熔溶剂, 如ChCl/ ZnCl2、Me4NCl/ZnCl2等体系中, 以芳香醛或脂肪醛、富电子的烯烃为原料, 在60～100 ℃加热的条件下, 最高以94%的产率进行Friedel-Crafts烷基化反应, 制备出相应的烷基化的芳香族化合物.结果表明, 在对模型反应进行研究时, 由于低共熔溶剂体系较为稳定, 该催化体系在循环5次后Friedel-Crafts烷基化反应产率还能达到89%.该反应体系反应过程简单易行、循环次数较多且每次产率降低不明显.

2.3 低共熔溶剂在加成反应中的应用

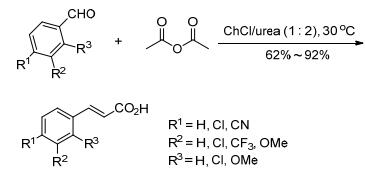

2011年, Shankarling等[21]报道了在ChCl/尿素(1:2)的低共熔溶剂中通过碱催化的Perlin反应合成肉桂酸(Eq. 10).由于低共熔溶剂本身就显碱性, 所以由ChCl/尿素组成的低共熔溶剂具有促使反应进行的特性.反应物安息香酸的衍生物与乙酸酐等物质的量地添加在ChCl/尿素组成的低共熔溶剂中并加热至30 ℃, 之后产生的一系列的肉桂酸衍生物, 都有良好的产率(62%～92%).相较于传统的合成方法[V(苯甲醛):V(乙酸酐):V(三水合醋酸钠)＝1:2:3, 40 ℃)而言, 原料更为节约, 反应温度更低, 能耗更小.

(10)

随后, 该小组[22]还报道了应用ChCl基低共熔溶剂催化C—C偶联反应制备β-羟基功能化的衍生物. β-羟基功能化衍生物是制备硝基烯烃、2-氨基醇、2-硝基酮等物质的中间产物.作者应用ChCl基低共熔溶剂催化芳醛和硝基甲烷、乙腈、乙酸之间的C—C偶联反应(Scheme 4).研究表明, 反应很短的时间内有很可观的反应产率.而且低共熔溶剂循环四次后其催化效果仍然很高(产率高达90%).

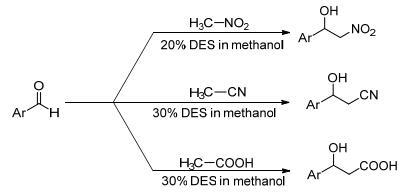

图式4 在低共熔溶剂中合成β-羟基衍生物 Scheme4 Synthesis of β-hydroxy derivatives using deep-eute-ctic solvent

由于ChCl/尿素组成的低共熔溶剂是碱性的, 除此之外它还能催化的反应有Knoevenagel反应. Sonawane等[23]报道了在ChCl/尿素(1:2)的低共熔溶剂中合成具有共轭结构的二苯氨的衍生物.值得注意的是, 在以碱性的ChCl/尿素组成的低共熔溶剂体系中, 其产物产率最高可达95%, 该方法的成功尝试为合成共轭结构的二苯氨的衍生物提供了一个可以替代应用脂肪酶和咪唑类离子液体的合成路线(Scheme 5).结果表明, 由于低共熔溶剂与反应产物易于分离, 所以低共熔溶剂被成功地回收并重复使用了五次.

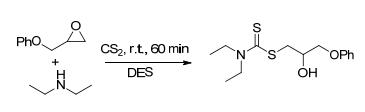

2012年, Azizi等[24]报道了应用ChCl/尿素组成的低共熔溶剂制备二硫代氨基甲酸酯的方法.结果表明, 采用低共熔溶剂作为绿色反应溶剂, 缩短了反应时间, 降低了反应的成本, 提高了反应的产率, 并且反应没有有机溶剂的参与, 这就为二硫代氨基甲酸酯衍生物的制备提供了一个种环境友好的合成路线(Eq. 11).

(11)

最近, Azizi等[25]报道, 在ChCl/urea (1:2)组成的低共熔溶剂中, 以醛或环氧化合物与氰化三甲基硅烷为起始原料, 使用纳米级的磁性Fe3O4作为催化剂, 在60℃加热的条件下反应30～200 min, 可以以最高为92%的产率制备出α-羟基腈或β-羟基腈.研究表明, 由于Fe3O4纳米催化剂具有磁响应的性质, 因此可以在外加磁铁的作用下顺利对其进行回收再使用.由于Fe3O4/DES较为稳定, 该催化剂在循环4次后产率还能达到85%.该催化体系不仅适用于芳香醛和脂肪醛, 同样也对芳香族环氧化合物和脂肪族环氧化合物有很好的催化效果.该反应体系最大的优势是反应时间短, 反应条件温和以及过程简单且绿色.

2.4 低共熔溶剂在多组分反应中的应用

CuAAC反应在有机合成中是一种非常有用的合成工具, 广泛地应用于药物制备、核苷衍生物的制备、聚合物化学以及超分子材料等领域[26].由于D-山梨醇/尿素/NH4Cl (7:2:1)组成的低共熔溶剂具有很稳定的性质, 所以可以作为像叠氮这样强亲核试剂的溶剂.在5% CuI中85 ℃反应5 h后1, 4-取代-1, 2, 3-三唑的产率为93% (Scheme 5).更重要的是可以使叠氮化与环加成在一锅中完成[10].

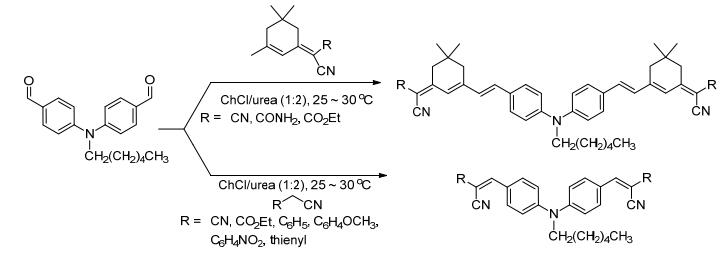

图式5 在低共熔溶剂体系中碱催化的Knovenagel反应 Scheme5 Base-catalyzed Knovenagel reaction in deep-eutectic solvent

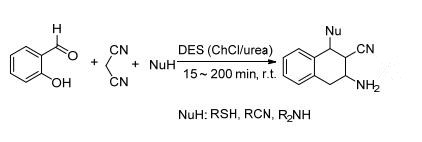

2014年, Azizi等[27]报道了通过水杨醛、丙二腈以及不同的亲核试剂在低共熔溶剂(ChCl/urea)中合成为相应的苯并吡喃及其衍生物(Eq. 12).该方法采用无毒、成本低、对环境友好的低共熔溶剂作为溶剂, 并且该反应无需催化剂, 反应后处理简单, 普适性好, 产率高(普遍高于80%)等特点.

(12)

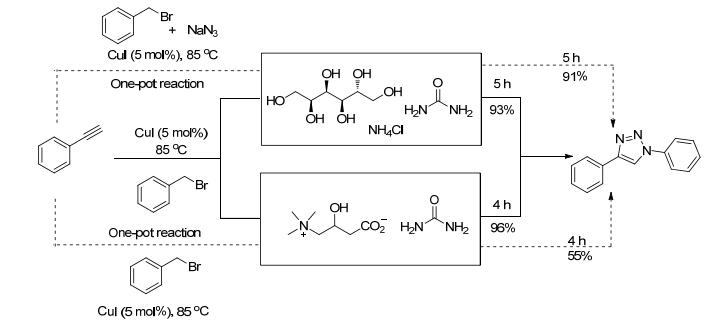

图式6 在低共熔溶剂体系中进行CuAAC反应 Scheme6 CuAAc reaction in deep-eutectic solvent

最近, Keshavarzipour等[28]报道了在ChCl/ZnCl2催化体系中, 在室温条件下系统研究了醛、有机胺、酮(包括丙酮、苯乙酮类物质)之间的一锅三组分的Mannich反应.研究表明, 在该条件下, 当ChCl/ZnCl2的用量为5 mol%时, 可以52%～98%的收率制备出一系列β-氨基羰基化合物.该课题组进一步研究了ChCl/ZnCl2的可循环使用的次数, 发现当ChCl/ZnCl2循环4次后仍然具有良好的催化效果.在催化体系ChCl/ZnCl2中, 实际起催化作用的是[ZnCl3]－, [ZnCl5]－和[ZnCl7]－, 在反应过程中它们起到Lewis碱的作用去活化酮类物质产生相应的带负电荷的活性中间体.

2.4 低共熔溶剂在酶催化反应中的应用

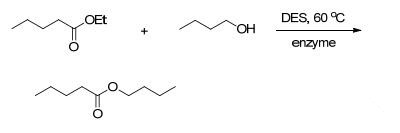

在2008年, Kazlauskas等[29]首次报道了在低共熔溶剂中应用酶催化有机反应.该课题组在ChCl和尿素组成的低共熔溶剂中, 以乙酸戊酯和丁醇酯为原料系统研究了酯与醇之间交换反应酶的活性(Eq. 13).研究表明, 尽管在ChCl和尿素的水溶液中酶很不稳定, 但是该酶在ChCl/尿素组成的低共熔溶剂中却很稳定.在酯交换反应中, 尽管由于有尿素的存在, 生物酶仍然保持良好的催化活性.

(13)

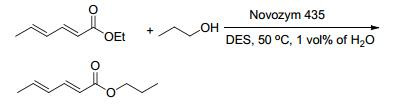

随后, Zhao等[30]也报道了在ChCl和甘油组成的低共熔溶剂中脂肪酶催化的酯交换反应.作者首先研究了山梨酸乙酯和1-丙醇为反应原料, 在各种低共熔溶剂体系中和以Novozym®435作为催化剂进行酯交换反应(Eq. 14).研究表明, 在ChCl/尿素体系中酶的活性(＞1 μmol•min－1•g－1)和选择性(＞99%)比较高.

(13)

另外, 该课题组还研究了在胆碱基质的低共熔溶剂中生物柴油的合成方法.生物柴油是一种可再生和可生物降解的燃料.其来源广泛, 如植物油、动物脂肪或者其他可再生的之类.目前认为甘油三酯在酶的条件下转化为生物柴油的方式是最为绿色的.但是相应的也产生了一些问题, 如成本高, 原油和废油中的一些杂质会使得脂肪酶失活以及挥发性有机溶剂的使用等. 2013年, 该课题组[31]报道了应用胆碱基的低共熔溶剂作为溶剂以大豆油为原料在酶催化条件下制备得到生物柴油的方法.该方法采用胆碱基质的低共熔溶剂, 克服了成本高的问题, 而且低共熔溶剂无毒, 与脂肪酶的生物相容性好.结果表明, 最佳的反应条件为ChCl/甘油(1:2)组成的低共熔溶剂与甲醇以7:3的比例混合, 以Novozym®435作为催化剂, 在50 ℃下反应24 h, 甘油三酯的最高产率为88%.

2.5 低共熔溶剂在其他反应中的应用

2011年, Azizi等[32]报道了在ChCl/尿素中应用硼氢化钠化学选择性还原功能化的羧酸衍生物和环氧化合物(Scheme 7).具体是在室温条件下, 加入2 equiv.的硼氢化钠, 大多数的醛和酮都可以在ChCl/尿素中不到5 min的时间就可以被还原, 所得相应的醇的产率为75%～99%.除此之外, 大部分环氧化合物也可在ChCl/尿素中被还原, 而相应的醇的产率为75%～95%.

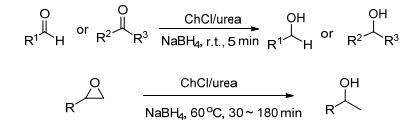

图式7 在低共熔溶剂体系中进行羰基与环氧化合物的还原反应 Scheme7 Reduction of carbonyl compounds and epoxides in deep-eutectic solvent

2012年Coulembier等[33]报道了应用1, 8-二氮杂二环[5.4.0]十一碳-7-烯(DBU)作为作碱性催化剂催化丙交酯(LA)和1, 3-二氧杂环己烷-2-酮(TMC)共聚的文章.聚乳酸是一种更为安全和可生物降解的聚合物, 由于丙交酯在溶解过程中应用了一些具有潜在毒性的有机溶剂, 所以大大地降低了其的环境友好性和使用范围.但是作者却发现1:1配比的LA和TMC可以在21.3 ℃时形成一种低共熔溶剂(Scheme 8).在苄醇作为引发剂, DBU作为催化剂的条件下, 聚乳酸(PLLA)链开始成核, 并且从熔体中结晶, 从而限制了PLLA的增长.更为有趣的是, 当溶剂加热到60 ℃时或者迅速地溶解于二氯甲烷中时, PLLA就会与TMC相互作用, 并迅速地从熔体中析出.

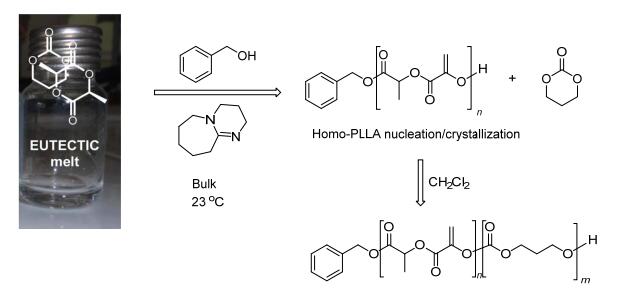

图式8 以DBU作催化剂在LA-TMC组成的低共熔溶剂中进行共聚合反应 Scheme8 Co-polymerization of the LA-TMC eutectic mixture in the presence of DBU as catalyst

近年研究表明, 低共熔溶剂可以作为一种更为安全与便宜的替代品代替咪唑类离子液体.其中, 最为典型的当属5-羟甲基糠醛(HMF)的制备. HMF是一种重要的有机合成中间体, 特别是可以作为一些聚合物和燃料添加剂的组成部分.例如, 2009年König等[34]报道了在ChCl/urea (1:2)组成的低共熔溶剂中由果糖通过酸催化脱水制备HMF的方法.在此过程中, 使用的果糖是高浓度的(40%), 并使用了酸催化剂(10 mol% CrCl2, CrCl3, FeCl3, AlCl3或Amberlyst 15).然而HMF的产率却很低(＜30%), 这是由于果糖与尿素的之间存在副反应.当应用四甲基脲代替尿素之后, 副反应得到抑制, 此时在10 mol% FeCl3的催化条件下HNF的产率高达89%.但是四甲基脲的应用也带来了两个明显问题:试剂毒性和产物分离的问题.该课题组通过应用碳水化合物与ChCl共混形成的低共熔溶剂来取代之前的低共熔溶剂, 从而解决了这些问题.这种由碳水化合物组成的高浓度熔体有着低熔点(＜80 ℃), 低粘度和低毒性的特点.但是, 上述方法存在一个明显缺陷就是在反应过程中使用了金属催化剂, 一方面使成本增加, 另外给环境带来一定的污染. Han等[35]报道了在低共熔溶剂中无需金属氯化物的催化就可制备HMF的方法.作者在ChCl/柠檬酸组成的布朗斯特酸低共熔溶剂体系中果糖脱水制备HMF (80 ℃, 1 h, DES:果糖＝5:1), 其产率高达76%.柠檬酸是一种便宜、可再生的羧酸, 其可以通过农业的废弃物发酵而大规模的制备.由于HMF在ChCl/柠檬酸组成的低共熔溶剂中溶解度很低, 但用乙酸乙酯萃取出HMF, 其产率仍可达91%.研究表明, 当在循环实验时HMF的产率不会随低共熔溶剂使用次数的增加而有明显的降低.当ChCl/柠檬酸组成的低共熔溶剂干燥之后, HMF又恢复了最初的产率, 更证明了该种低共熔溶剂的催化稳定性.随后, Han等[36]将上述工艺进行了延续, 他们应用菊粉通过降解和脱水来制备HMF.结果表明, 当采用ChCl/草酸和ChCl/柠檬酸组成的低共熔溶剂, HMF的产率分别为56%和51% (80 ℃, 2 h, 果糖在低共熔溶剂中的浓度为16 mol%).值得注意的是, 与之前的报道相比较, 在这个过程中加入适量的水可以增加HMF的产率.在这个系统中, 水作为一种控制菊粉分解为果糖的关键因素.所以在制备低共熔溶剂的过程中要使用含水的草酸和柠檬酸. ChCl/草酸组成的低共熔溶剂成功地回收6次后, HMF产率没有明显的下降.

与之类似的还有, Vigier等[37]报道了以甜菜碱盐酸盐(BHC)作为一种可再生的布朗斯特酸与ChCl和水构成的低共熔溶剂用于制备HMF的方法.在这三组分(ChCl/BHC/水)低共熔溶剂中, HMF的产率为63% (130 ℃, 果糖的之质量分数为40%).与上述Han等的工作相比, 当该反应用两相体系(甲基异丁基酮作为萃取溶剂)时, HMF的纯品产率高达95%以上, 相较于单相体系中84%的产率, 有着明显的提高.这也就进一步证明了该体系有着与传统的咪唑类离子液体相似的特性.同样的, 该种三组分低共熔溶剂成功回收7次后, 仍然具有催化效果.

另外, 低共熔溶剂也可以应用于酰胺合成方面.酰胺在天然产物和合成化学中作为一种重要的链结结构, 其合成方法也繁多, 如羧酸与胺、酰氯与胺、醇与胺等. 2014年, Nagarkar等[38]报道了应用ChCl基低共熔溶剂(ChCl/ZnCl2＝1:2)作为溶剂以醛和腈为原料合成酰胺的简单方法(Scheme 9).相较于传统的合成方法, 该方法更加高效、绿色, 在降低成本的同时, 更为环保, 产率更高(高达98%).

图式9 在低共熔溶剂体系中制备苯甲酰胺 Scheme9 Synthesis of benzamide in deep-eutectic solvent
4 展望

与有机溶剂、离子液体相比, 低共熔溶剂有着明显的优点: (1)原料价廉易得、制备方便; (2)制备过程绿色且原子利用率为100%; (3)低毒性, 是一种真正的绿色溶剂.同时, 低共熔溶剂体系还能实现回收和重复利用, 当体系中产物被有机溶剂萃取后, 旋转蒸发除去萃取、洗涤过程带进体系的水(低共熔溶剂溶于水), 即可方便实现对低共熔溶剂的回收.从已经报导的大部分实验结果来看, 回收的低共熔溶剂仍然能够保持良好的稳定性, 将其重新用于下一个反应循环后, 反应产率降低不太明显.除此之外, 从催化化学和有机合成角度来说, 低共熔溶剂有着与咪唑类离子液体类似的溶解性, 在采用不同的氢键供体和氢键受体时可以配制出不同的低共熔溶剂, 这也就使得低共熔溶剂种类繁多.同时, 由于其自身存在有酸碱性, 可以在不外加催化剂的条件下催化部分反应.因此, 可以预计, 在不远的未来, 低共熔溶剂有望取代价格高昂的离子液体, 成为一种更为绿色, 更为便宜的溶剂.

参考文献
[1] Hallett J. P.; Welton T. Chem. Rev. , 2011, 111 : 3508. DOI:10.1021/cr1003248
[2] Walsh D. A.; Lovelock K. R. J.; Licence P. Chem. Soc. Rev. , 2010, 39 : 418.
[3] Bideau J. L.; Viau L.; Vioux A. Chem. Soc. Rev. , 2011, 40 : 907. DOI:10.1039/C0CS00059K
[4] Xiong X. Q.; Yi C.; Han Q.; Shi L. Chin. J. Catal. , 2015, 36 : 237. DOI:10.1016/S1872-2067(14)60219-9
[5] Plechkova N. V.; Seddon K. R. Chem. Soc. Rev. , 2008, 37 : 123. DOI:10.1039/B006677J
[6] Zhang Q. H.; Vigier K. D. O.; Royer S.; Jérôme F. Chem. Soc. Rev. , 2012, 41 : 7108. DOI:10.1039/c2cs35178a
[7] Ruβ C.; König B. Green Chem. , 2012, 14 : 2969. DOI:10.1039/c2gc36005e
[8] Smith E. L.; Abbott A. P.; Ryder K. S. Chem. Rev. , 2014, 114 : 11060. DOI:10.1021/cr300162p
[9] Abboott A. P.; Capper G.; Davies D. L.; Rasheed R. K.; Tambyrajah V. Chem. Commun , 2003 : 70.
[10] Imperato G.; Höger S.; Lenoir D.; König B. Green Chem. , 2006, 8 : 1051. DOI:10.1039/B603660K
[11] Imperato G.; Eibler E.; Niedermaier J.; König B. Chem. Commun. , 2005 : 1170.
[12] Ilgen F.; König B. Green Chem. , 2009, 11 : 848. DOI:10.1039/b816551c
[13] Singh B. S.; Lobo H. R.; Pinjari D. V.; Jarag K. J.; Pandit A. B.; Shankarling G. S. Ultrason. Sonochem. , 2013, 20 : 633. DOI:10.1016/j.ultsonch.2012.09.002
[14] Zhang Z.-H.; Zhang X.-N.; Mo L.-P.; Li Y.-X.; Ma F.-P. Green Chem. , 2012, 14 : 1502. DOI:10.1039/c2gc35258c
[15] Chen Z.; Zhou B.; Cai H.; Zou X. Green Chem. , 2009, 11 : 275. DOI:10.1039/B815169E
[16] Phadtare S. B.; Shankarling G. S. Green Chem. , 2010, 12 : 458. DOI:10.1039/b923589b
[17] Singh B.; Lobo H.; Shankarling G. Catal. Lett. , 2011, 141 : 178. DOI:10.1007/s10562-010-0479-9
[18] De Santi V.; Cardellini F.; Brinchi L.; Germani R. Tetrahedron Lett. , 2012, 53 : 5151. DOI:10.1016/j.tetlet.2012.07.063
[19] Imperato G.; Vasold R.; König B. Adv. Synth. Catal. , 2006, 348 : 2243. DOI:10.1002/(ISSN)1615-4169
[20] Wang A. L.; Xing P. F.; Zheng X. L.; Cao H. Y.; Yang G.; Zheng X. F. RSC Adv. , 2015, 5 : 59022. DOI:10.1039/C5RA08950F
[21] Pawar P. M.; Jarag K. J.; Shankarling G. S. Green Chem. , 2011, 13 : 2130. DOI:10.1039/c0gc00712a
[22] Singh B. S.; Lobo H. R.; Shankarling G. S. Catal. Commun. , 2012 : 2470.
[23] Sonawane Y. A.; Phadtare S. B.; Borse B. N.; Jagtap A. R.; Shankarling G. S. Org. Lett. , 2010, 12 : 1456. DOI:10.1021/ol902976u
[24] Azizi N.; Gholibeglo E. RSC Adv. , 2012, 2 : 7413. DOI:10.1039/c2ra20615c
[25] Azizi N.; Rahimi Z.; Alipour M. RSC Adv. , 2015, 5 : 61191. DOI:10.1039/C5RA06176H
[26] Iha R. K.; Wooley K. L.; Nystrom A. M.; Burke D. J.; Kade M. J.; Hawker C. J. Chem. Rev. , 2009, 109 : 5620. DOI:10.1021/cr900138t
[27] Azizi N.; Mariami M.; Edrisi M. Dyes Pigm. , 2014, 100 : 215. DOI:10.1016/j.dyepig.2013.09.007
[28] Keshavarzipour F.; Tavakol H. Catal. Lett. , 2015, 145 : 1062. DOI:10.1007/s10562-014-1471-6
[29] Gorke J. T.; Srienc F.; Kazlauskas R. J. Chem. Commun. , 2008 : 1235.
[30] Zhao H.; Baker G. A.; Holmes S. Org. Biomol. Chem. , 2011, 9 : 1908. DOI:10.1039/c0ob01011a
[31] Zhao H...Zhang C.; Crittle T. D. J. Mol. Catal. B: Enzym. , 2013 : 85.
[32] Azizi N.; Batebi E.; Bagherpour S.; Ghafuri H. RSC Adv. , 2012, 2 : 2289. DOI:10.1039/c2ra01280d
[33] Coulembier O.; Lemaur V.; Josse T.; Minoia A.; Cornil J.; Dubois P. Chem. Sci. , 2012, 3 : 723. DOI:10.1039/C2SC00590E
[34] Ilgen F.; Ott D.; Kralisch D.; Reil C.; Palmbergera A.; König B. Green Chem. , 2009, 11 : 1948. DOI:10.1039/b917548m
[35] Hu S.; Zhang Z.; Zhou Y.; Han B.; Fan H.; Li W.; Song J.; Xie Y. Green Chem. , 2008, 10 : 1280. DOI:10.1039/b810392e
[36] Hu S.; Zhang Z.; Zhou Y.; Song J.; Fan H.; Han B. Green Chem. , 2009, 11 : 873. DOI:10.1039/b822328a
[37] De Oliveira Vigier K.; Benguerba A.; Barrault J.; Jérôme F. Green Chem. , 2012, 14 : 285. DOI:10.1039/C1GC16236E
[38] Patil U. B.; Singh A. S.; Nagarkar J. M. RSC Adv. , 2014, 4 : 1102. DOI:10.1039/C3RA43552K
